Geberit Silent-db20 SuperTube Sistem de drenaj cu izolare fonică excelentă
Componentele sistemului tehnologic Geberit Silent-db20 SuperTube sunt proiectate să funcționeze perfect împreună, ceea ce permite instalarea de sisteme de canalizare care economisesc spațiu în clădirile înalte.
Este sistemul perfect pentru cerințe ridicate în materie de izolare fonică, deoarece proprietățile sale de izolare fonică asigură un mediu liniștit.
Geberit Silent-db20 SuperTube elimină necesitatea unei conducte de ventilație paralele, ceea ce creează mai mult spațiu locativ și util.
Țevile cu dimensiuni mai mici permit realizarea de conducte mai mici. Geberit Silent-db20 SuperTube are o capacitate mare de evacuare de 12 l/s, cu dimensiuni ale țevii de d110.
Avantajele tehnice ale Geberit Silent-db20 SuperTube
Calitatea și performanțele hidraulice ale SuperTube au fost testate și confirmate de TÜV Rheinland LGA Products GmbH.
Geberit Silent-db20 SuperTube îndeplinește aceleași cerințe de izolare fonică ca și sistemul convențional cu conducte d160 și un bypass cu 9,5 l/s.
Raport de clasificare privind protecția împotriva incendiilor în conformitate cu EN 13501-2 pentru manșonul de protecție împotriva incendiilor Geberit RS90 Plus EN și cotul Geberit Silent-db20 BottomTurn (Institutul de Testare a Materialelor, Universitatea din Stuttgart).
Puteți utiliza Autodesk® Revit® pentru a proiecta sisteme sanitare cu Geberit Silent-db20 SuperTube.
Prezentare generală rapidă Geberit SuperTube Iată cum funcționează sistemul de drenaj
Sistemele convenționale de drenaj din clădirile înalte necesită mult spațiu pentru conductele cu d160 și conductele secundare suplimentare de ventilație cu d90.
De asemenea, trebuie să existe suficient spațiu sub tavane pentru ca țevile orizontale să aibă panta corectă. Capacitatea tipică de descărcare în aceste condiții este de 12,4 l/s.

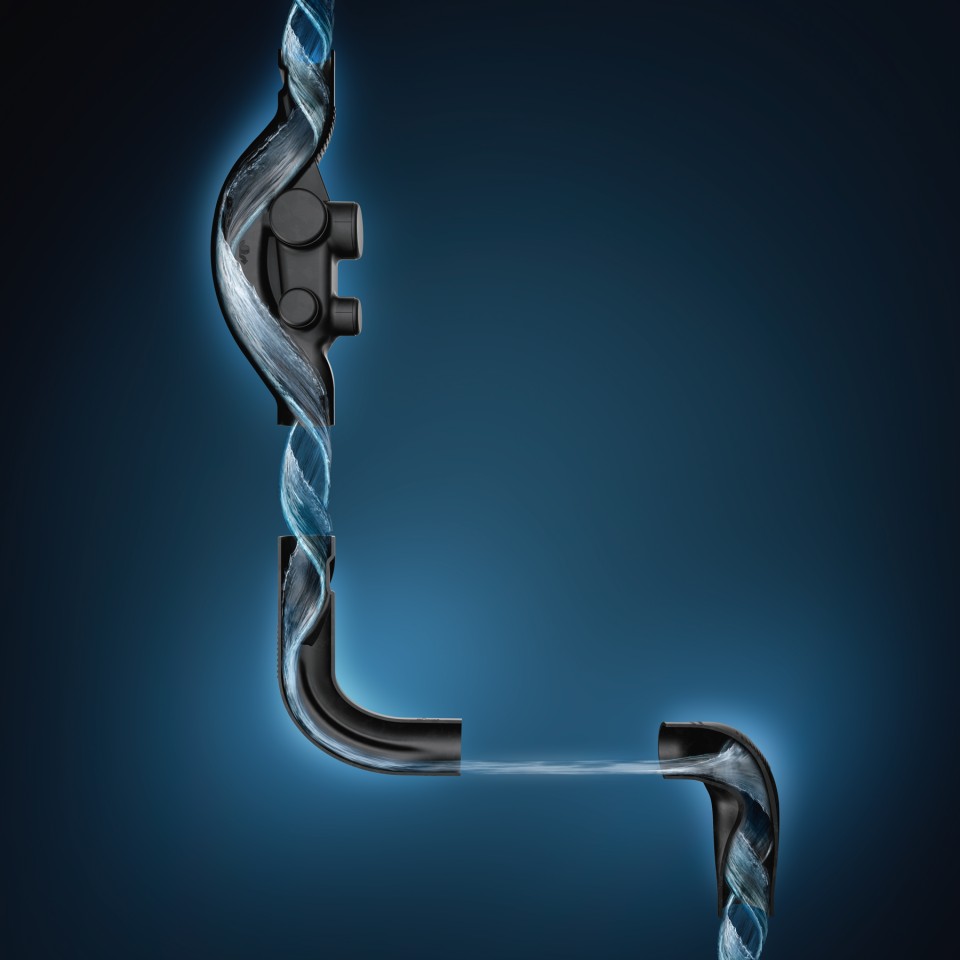

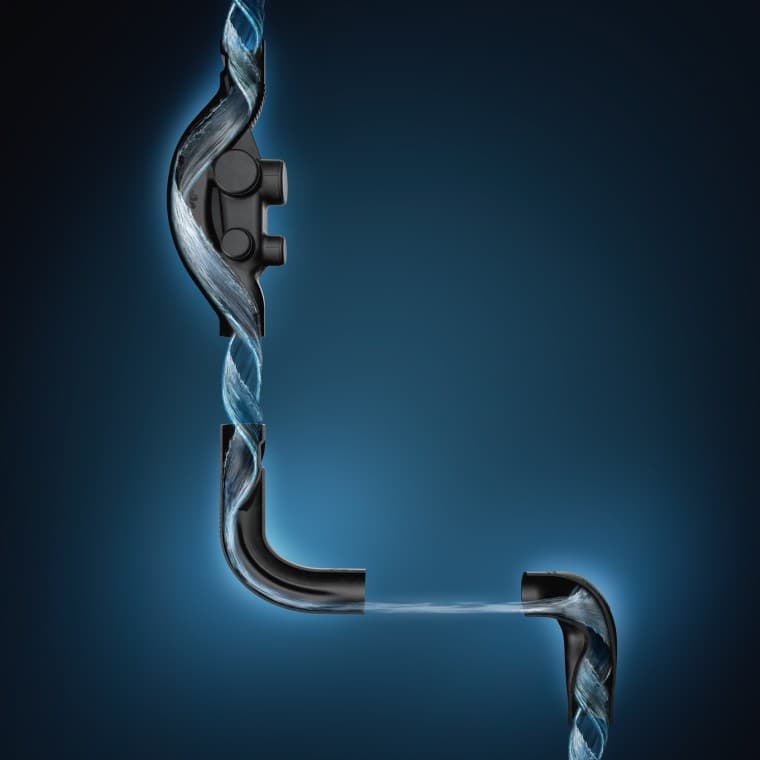

Tehnologia Geberit SuperTube contribuie la creșterea spațiului rezidențial și a suprafeței utile prin crearea unei coloane continue de aer în conductă. Acest lucru permite conductei să atingă o capacitate de descărcare de 12 l/s cu un d110 mai mic și fără ventilație secundară suplimentară.
Țevile orizontale pot fi instalate și fără pantă pe o lungime de până la 6 metri.
Sistem de drenaj cu izolare fonică ridicată Pentru clădiri înalte cu cerințe de izolare fonică
Sistemul de scurgere Geberit Silent-db20 se remarcă prin greutatea sa mare. Plasticul armat reduce semnificativ vibrațiile naturale, asigurând o izolare fonică eficientă.
Nervura specială de izolare fonică reduce, de asemenea, generarea de zgomot în zonele de impact, ceea ce înseamnă că designul produsului în sine contribuie la prevenirea zgomotului. Aceste caracteristici ale produsului sunt acum disponibile și cu tehnologia SuperTube. Un sistem de coloane care utilizează Geberit Silent-db20 SuperTube cu bypass de 12 l/s respectă aceleași cerințe de izolare fonică ca și sistemul convențional cu dimensiunea d160 și un sistem de bypass cu o capacitate de 9,5 l/s.
Izolare fonică îmbunătățită pentru schimbările de direcție
Comportamentul fluxului observat în cotul Geberit Silent-db20 BottomTurn relevă faptul că acesta asigură un flux mult mai lin atunci când redirecționează apa uzată din conducta verticală în conducta orizontală. Fluxurile din modelele convenționale sunt mult mai puțin line, ceea ce duce în mod natural la un nivel de zgomot mai ridicat. În timpul testării, aceste zgomote perturbatoare au fost detectate chiar și în încăperile adiacente.

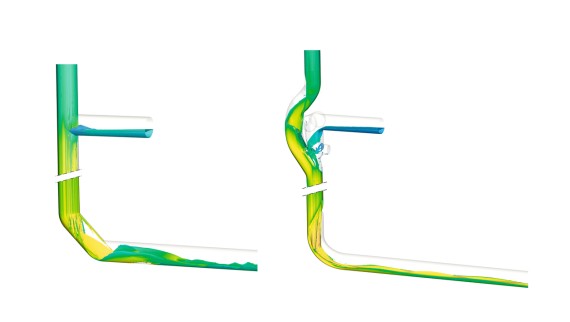

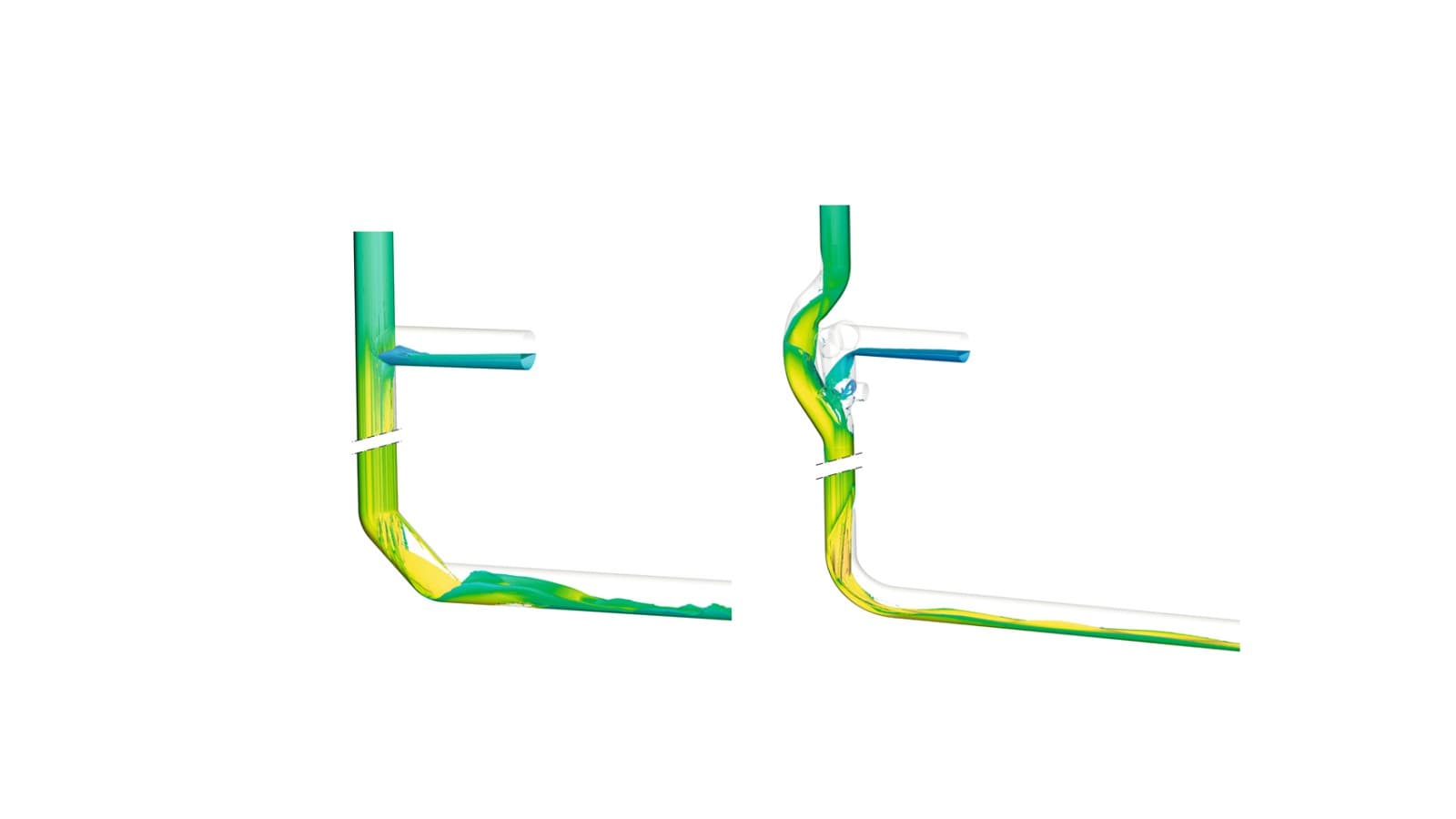

Schimbarea direcției cu două coturi Geberit Silent-db20 de 45° în dimensiuni d160 creează turbulențe în conductă, ceea ce duce la creșterea zgomotului. În schimb, cotul Geberit Silent-db20 BottomTurn, așa cum este ilustrat în dreapta, transformă în mod calm și ordonat fluxul inelar din coloană într-un flux stratificat.
Fitinguri optimizate hidraulic pentru Geberit Silent-db20 SuperTube
Aveți întrebări? Suntem bucuroși să vă ajutăm.
Specialiștii noștri oferă consultanță proiectanților, instalatorilor și altor profesioniști cu privire la proiectele lor. Aceștia vor fi bucuroși să vă sfătuiască cu privire la modalitatea optimă de a vă stăpâni provocările actuale cu ajutorul produselor noastre.
