Geberit Silent-db20 Sistem de drenaj cu izolare fonică ridicată
Fie într-un complex rezidențial, un hotel sau o sală de ședințe, țevile de evacuare zgomotoase pot fi o pacoste. În acest caz, sistemul de drenaj Geberit Silent-db20 elimină problema înainte ca aceasta să înceapă.
This highly sound-insulating drainage system is suitable for both stacks and floor connections, ensuring quiet and efficient drainage in any building.Acest sistem de drenaj cu izolare fonică ridicată este potrivit atât pentru coloane, cât și pentru racorduri la pardoseală, asigurând un drenaj silențios și eficient în orice clădire.
În plus, sistemul este, de asemenea, potrivit pentru prefabricare.
De ce să alegeți Geberit Silent-db20?
Sistem de conducte cu izolare fonică ridicată
Greutatea inerentă ridicată înseamnă că vibrațiile sale naturale sunt reduse și orice sunet este absorbit în mod vizibil.
Conexiuni nedeformabile
Geberit Silent-db20 poate fi conectat folosind sudură cap la cap sau sudură cu mufe prin electrofuziune.
Potrivit pentru prefabricare
Prefabricare în afara șantierului pentru construcția de sisteme sigure și eficiente din punct de vedere al costurilor.
Capacitate mare de drenare cu cerințe reduse de spațiu
Optimizate hidraulic pentru o eficiență sporită a costurilor, cerințe reduse de spațiu și o capacitate mare de descărcare.
Principalele aplicații și domenii de utilizare
Clădiri cu cerințe ridicate de izolare fonică
Geberit Silent-db20 poate fi utilizat atât pentru coloane, cât și pentru conducte de racordare în diferite tipuri de clădiri cu cerințe ridicate de izolare fonică.
Proiecte de mare înălțime cu tehnologia SuperTube
Geberit Silent-db20 SuperTube este un sistem de drenaj care economisește spațiu și este ideal pentru proiecte cu cerințe ridicate de izolare fonică.
Prefabricație
Pentru proiectele de construcție mai mari, structurile de sistem care utilizează Geberit Silent-db20 pot fi prefabricate cu ușurință la atelier pentru a economisi timp prețios pe șantier.
Pozarea în beton
Geberit Silent-db20 este potrivit pentru pozarea în plăci de beton. Această aplicație necesită utilizarea de conexiuni nedeformabile.
Proiecte cu cerințe de protecție împotriva incendiilor
Testele la foc au fost efectuate în conformitate cu standardul EN 1366-3 pentru o gamă largă de situații diferite de instalare. În combinație cu manșonul de protecție la foc Geberit RS90 Plus EN, sistemul de drenaj Geberit Silent-db20 este aprobat pentru o rezistență la foc de 90 de minute (ETA/ETB).
Beneficiile Geberit Silent-db20
Greutatea inerentă ridicată a țevilor și fitingurilor Geberit Silent-db20 înseamnă că vibrațiile lor naturale sunt reduse și orice sunet este absorbit în mod vizibil.

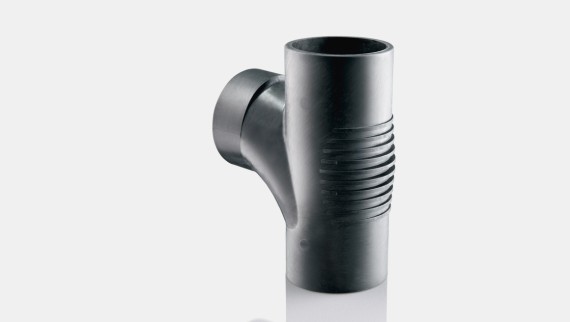

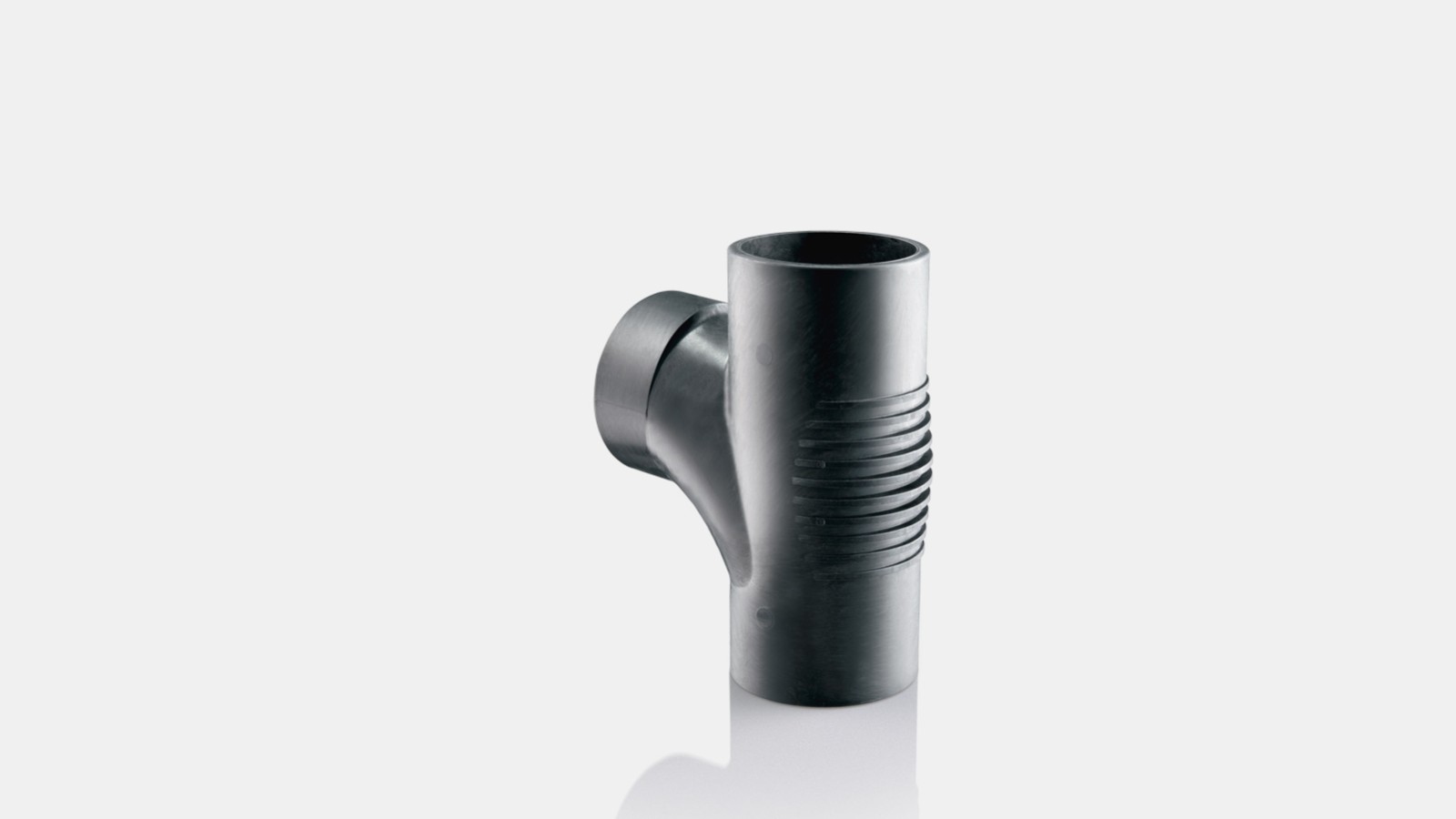

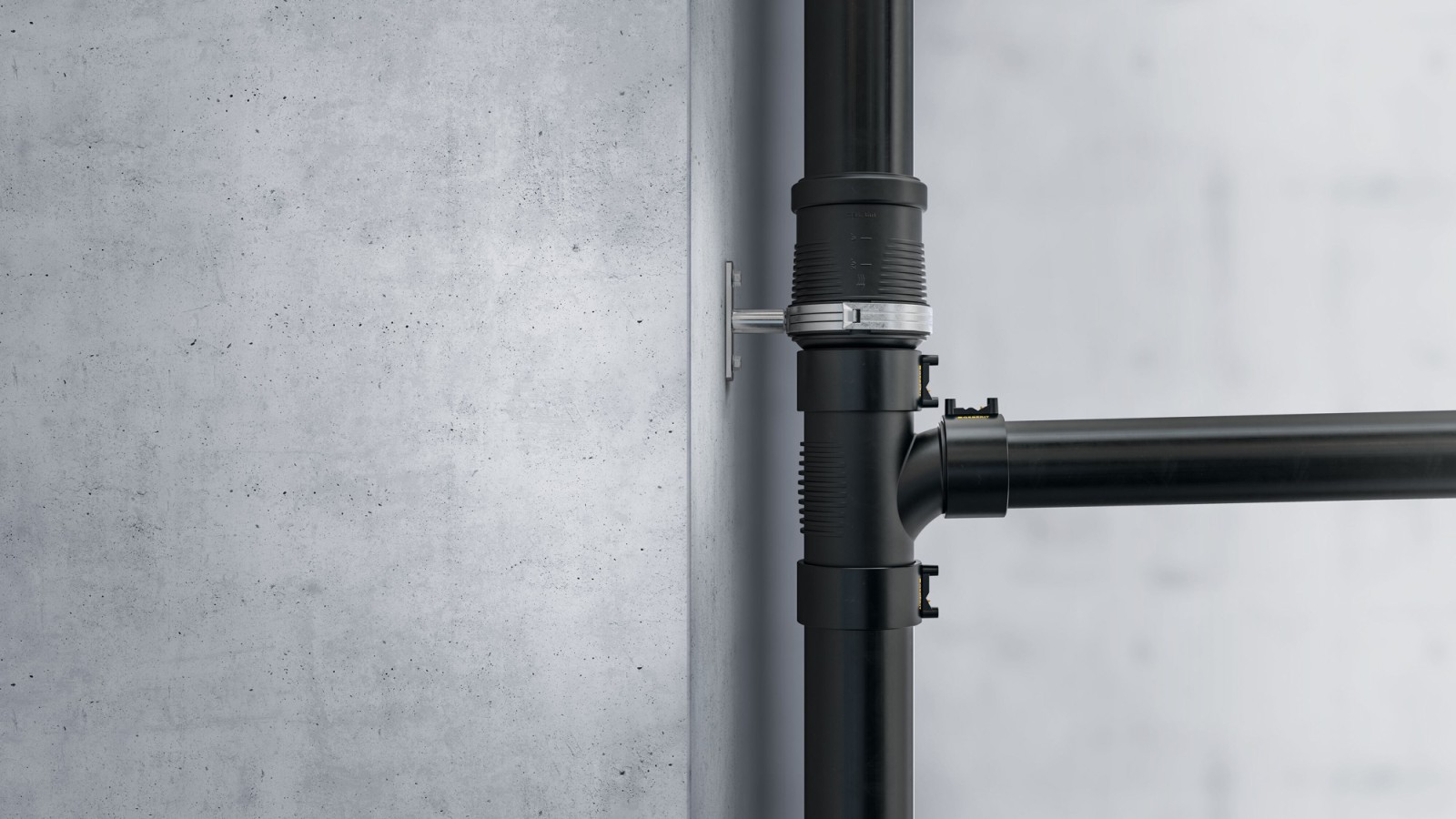

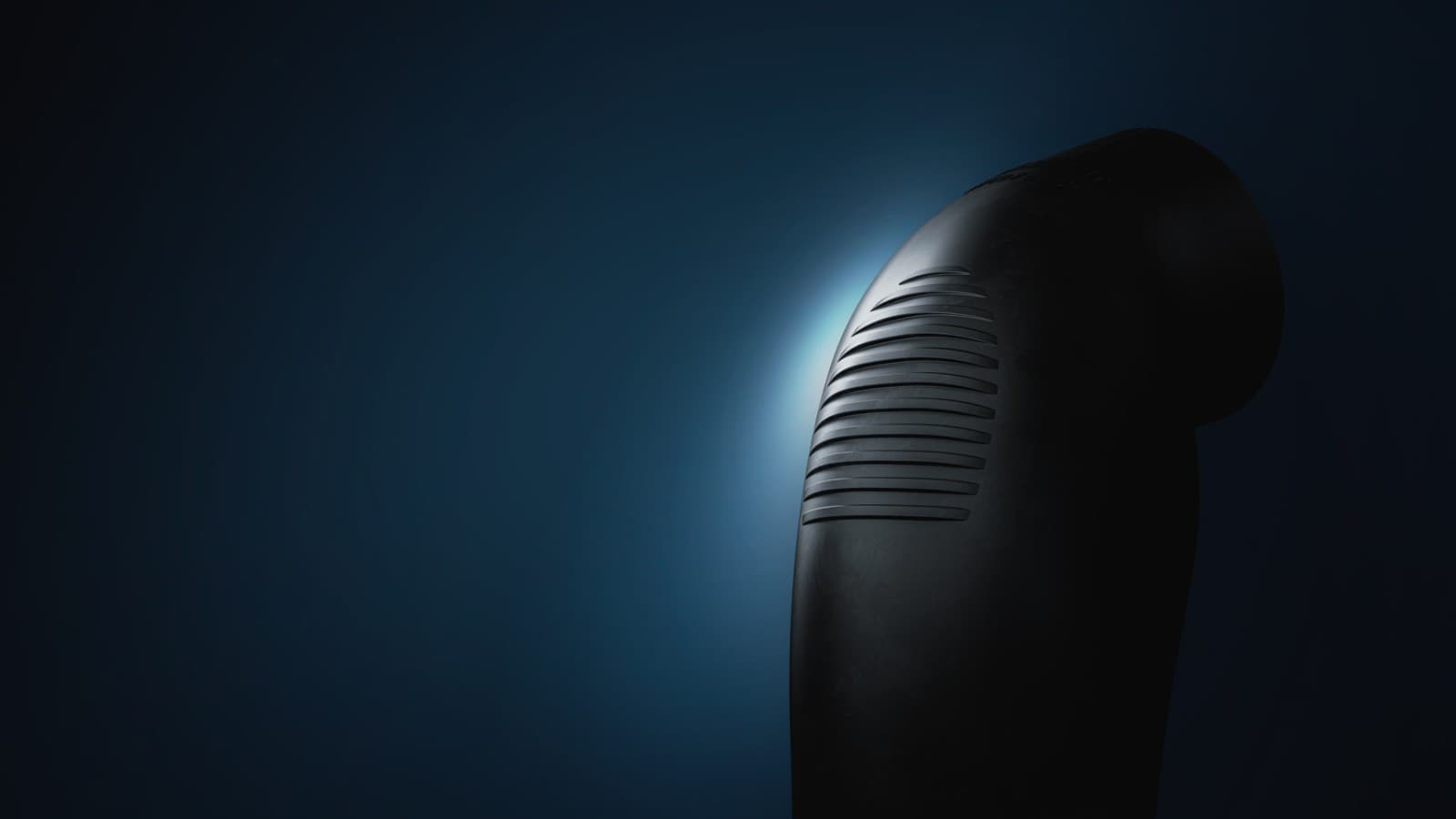

Nervurile speciale de izolare fonică reduc dezvoltarea zgomotului în zonele de impact.
Acest lucru face ca Geberit Silent-db20 să fie o alegere bună pentru coloane și conducte de conectare în sistemele de drenaj ale clădirilor cu cerințe ridicate de izolare fonică.
În colaborare cu Institutul Fraunhofer pentru Fizica Construcțiilor (IBP) au fost elaborate rapoarte privind izolarea fonică pentru diferite scenarii de construcție. Acestea sunt disponibile și pentru Geberit Silent-db20.

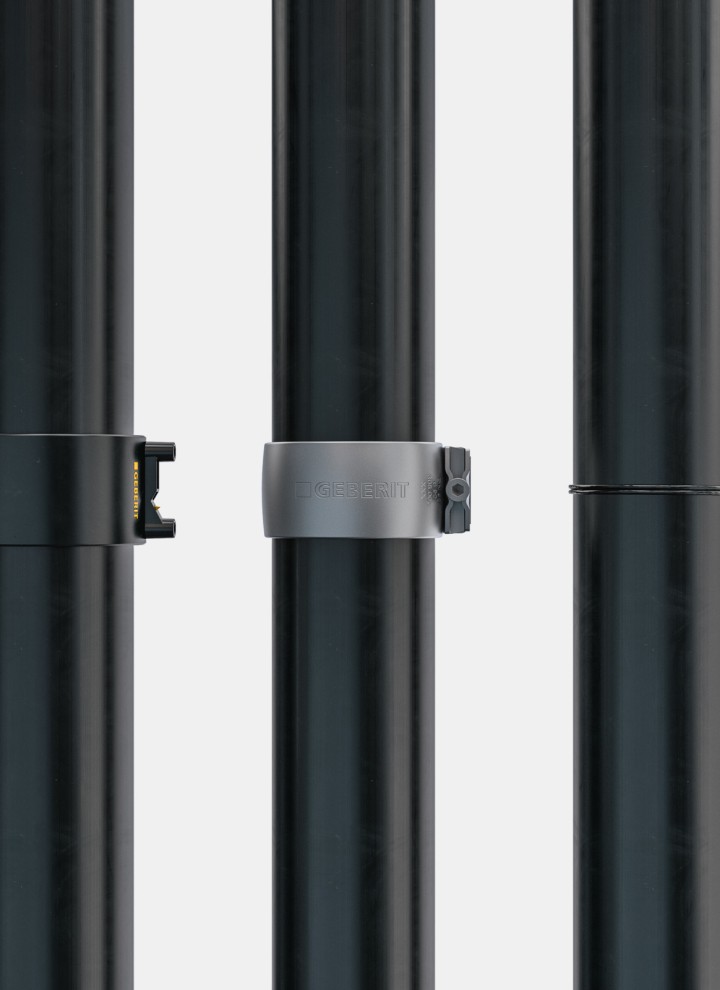

Tehnologii de conectare pentru Geberit Silent-db20
Fie că se utilizează sudarea rapidă prin electrofuziune sau sudarea cap la cap, țevile și fitingurile Geberit Silent-db20 pot fi conectate în siguranță utilizând trei metode diferite. În unele țări, pot fi utilizați și conectori de prindere. O gamă de Unelte și accesorii Geberit este disponibilă pentru a asigura o prelucrare ușoară.
Mufă de dilatație cu colier dublu și mufe cu manșon dublu ajută la compensarea dilatării termice liniare a țevilor și fitingurilor Geberit Silent-db20. Acest lucru permite sistemului să se adapteze variațiilor semnificative ale temperaturilor de funcționare. Garniturile de etanșare din EPDM joacă un rol esențial în durata lungă de viață a sistemului de drenaj.
Geberit Silent-db20 este, de asemenea, potrivit pentru prefabricare, permițând fluxuri de lucru mai rapide și mai eficiente care sunt independente de progresul pe șantier. Acest lucru scurtează semnificativ timpul de instalare pe șantier.

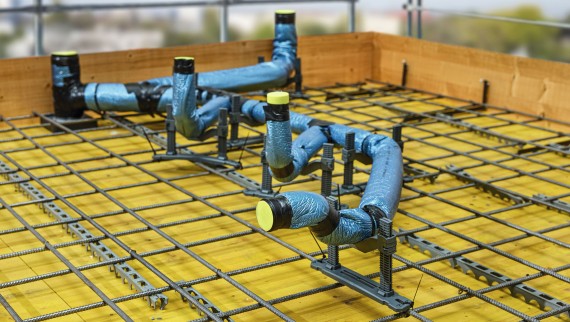

Geberit Silent-db20 este sistemul de conducte ideal pentru pozarea țevilor de racordare în plăci de beton, permițând o mai mare libertate în proiectarea băii. Atunci când lucrați cu beton, conexiunile nedeformabile sunt esențiale.
Instalare fără tensiune în ciuda deplasării offset Geberit Silent-db20 Offset
Nu este întotdeauna posibil să se evite inexactitățile în timpul construcției, dar atunci când punctele de conectare ale conductelor de evacuare nu sunt perfect aliniate, instalatorii pot pierde timp și răbdare. Cu racordul Geberit Silent-db20 Offset, coloanele pot fi conectate eficient și fără tensiune, chiar și atunci când alinierea nu este perfectă.
Beneficiile Geberit Silent-db20 Offset.
- Instalare fără tensiune pentru deplasări offset de până la 10 cm
- Familiar, instalare ușoară
- Timp de instalare redus comparativ cu utilizarea a două coturi de 45°
- Reglare flexibilă cu un singur produs
- Izolare fonică îmbunătățită comparativ cu metodele convenționale de corectare a conexiunii
Gama de conducte Geberit Silent-db20
Dimensiuni
| Diametru nominal (DN) | Dimensiunea conductei d x s (mm) |
|---|---|
| 56 | 56 x 3,2 |
| 60 | 63 x 3,2 |
| 70 | 75 x 3,6 |
| 90 | 90 x 5,5 |
| 100 | 110 x 6 |
| 125 | 135 x 6 |
| 150 | 160 x 7 |
Fitinguri
- Selecţie variată de fitinguri
- Adaos mineral în zonele de impact, pentru reducerea zgomotului
- Diverse fitinguri speciale

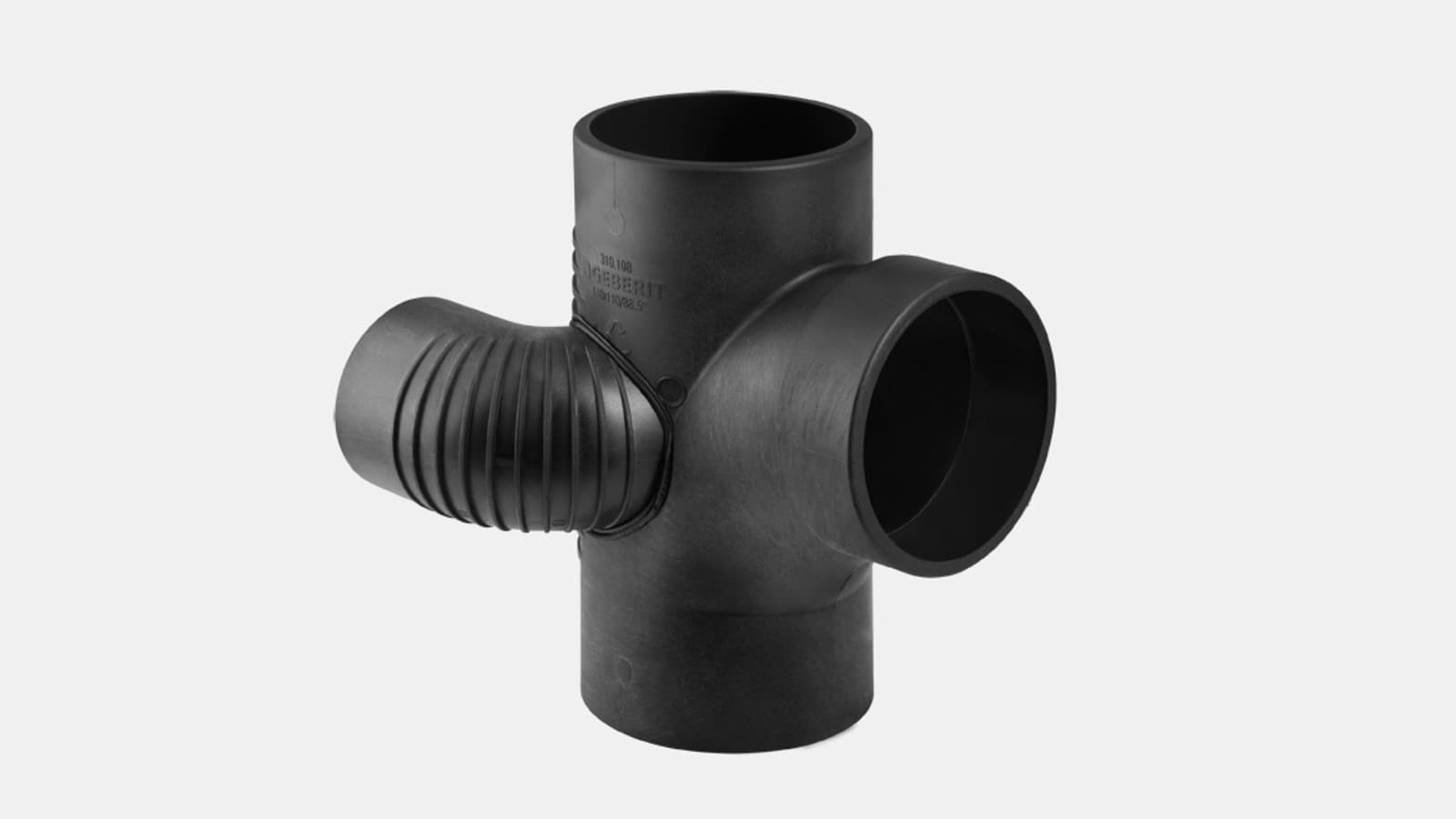

Exemplu ramificaţie pentru cot de cămin Geberit Silent-db20 88,5°
Economie de spaţiu – Atunci când coloana verticală se află între vasul WC şi lavoar, cu ajutorul ramificaţiei pentru cot de cămin Geberit Silent-db20 88,5° se poate realiza un montaj compact.
Accesorii
Produse disponibile
Protecția împotriva incendiilor pentru Geberit Silent-db20
- Manșoanele de protecție la foc de la Geberit pot fi utilizate pentru o clasă de rezistență la foc de F 120
- Teste la foc efectuate în conformitate cu EN 1366-3 pentru o multitudine de tipuri diferite de instalații
- Aprobat pentru o rezistență la foc de 90 de minute (ETA/ETB) cu manșonul de protecție la foc Geberit RS90 Plus RO
Verificați situația construcției dvs. cu produsele Geberit de protecție împotriva incendiilor

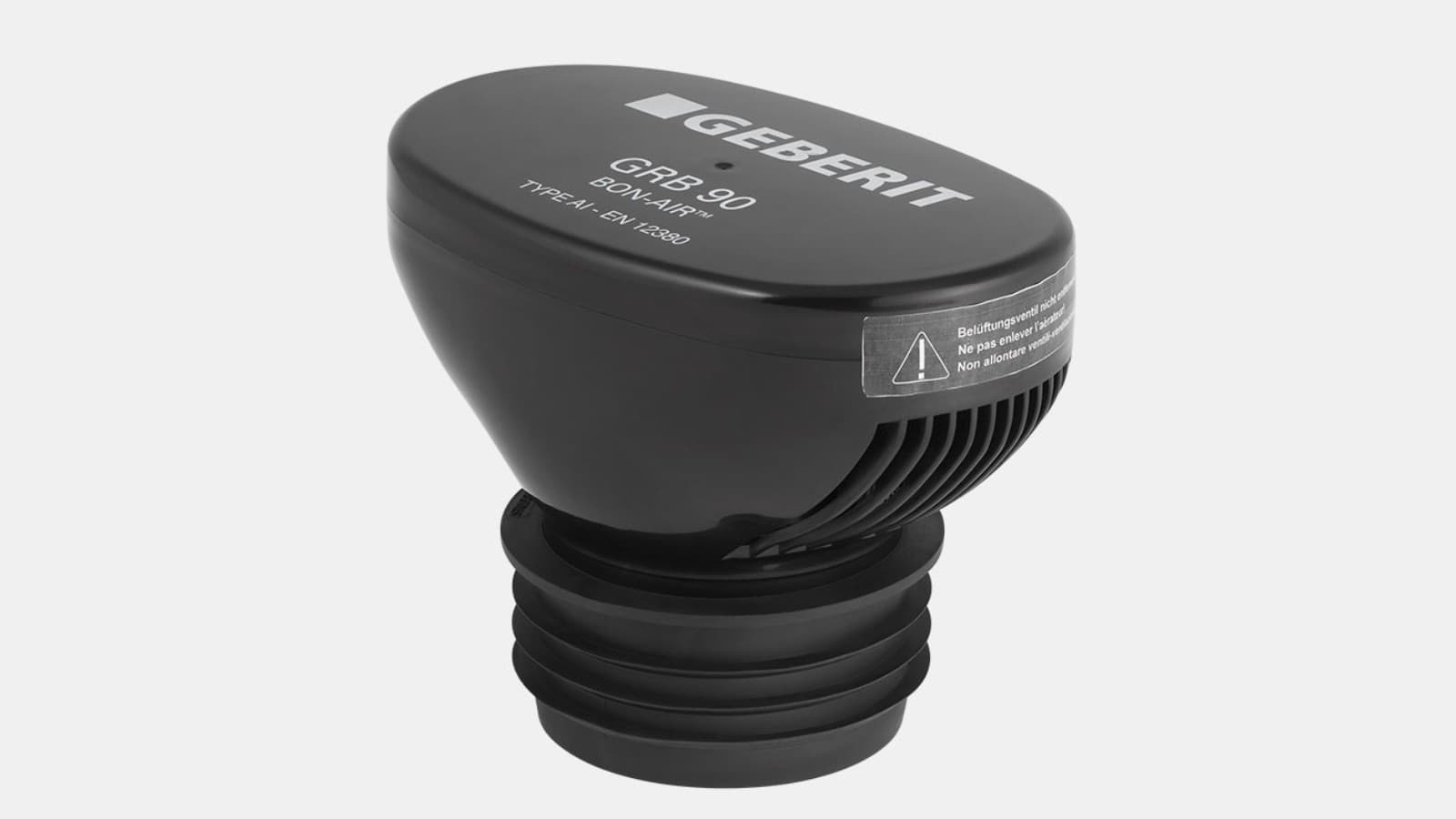

Geberit GRB90 valvă de admisie a aerului pentru Geberit Silent-db20
- Alternativă pentru instalațiile care nu permit ventilația convențională din motive de spațiu.
- Disponibil pentru dimensiuni de până la DN110
Date tehnice
| Geberit Silent-db20 | |
|---|---|
| Material | PE-S2 |
| Coeficient de dilataţie liniară | 0,17 mm/(m K) |
| Suport pentru dilataţie liniară | Necesită o mufă de dilataţie cu colier dublu sau mufă de sprijin sau de dilatare |
| Temperatură la instalare | -20 până la 40 °C |
| Temperatura de utilizare cu încărcare permanentă | -20 până la 60 °C |
| Rezistenţa la substanţe chimice | 95 % dintre toate leşiile, acizii şi substanţele chimice existente în comerţ |
Declarația de mediu a produsului
Declarația de mediu a produsului(EPD)
Declarațiile de mediu ale produselor (EPD) creează transparență și permit compararea produselor în ceea ce privește impactul lor asupra mediului.
EPD sunt disponibile pentru țevile Geberit Silent-db20 și toate fitingurile cheie.
Instrumente de proiectare utile
Geberit BIM plug-in
Geberit BIM plug-in pentru Autodesk® Revit® combină toate instrumentele de proiectare și calcul Geberit, precum și accesul la conținut BIM într-o singură aplicație.
Geberit Silent-db20 gama de produse Articole, informații tehnice și multe altele
