Tehnologia Geberit SuperTube Pentru un sistem de drenare care economisește spațiu
Oriunde spațiul este limitat și, prin urmare, scump, construcția de clădiri cu mai multe etaje și zgârie-nori este în plină expansiune. Proiectarea instalațiilor hidraulice perfecte pentru apa uzată în clădirile cu mai multe etaje este complexă și exigentă din punct de vedere al cerințelor de spațiu, ca urmare a necesității de a realiza bypass-uri și pante în zona de deviere de coloane.
Geberit a dezvoltat tehnologia SuperTube pentru a contribui la utilizarea mai eficientă a spațiului din clădiri și pentru a facilita proiectarea. Această soluție de economisire a spațiului pentru drenajul clădirilor este o alternativă inovatoare la sistemele de drenaj convenționale. Tehnologia facilitează considerabil proiectarea și instalarea conductelor de evacuare.
Geberit oferă o gamă variată de sisteme de drenaj cu tehnologia SuperTube, care economisește spațiu.
Motive întemeiate pentru a alege tehnologia SuperTube
Mai mult spațiu
Un sistem de drenaj care ocupă foarte puțin spațiu oferă mai multă libertate în proiectare și contribuie la crearea unui spațiu de locuit suplimentar.
Coloane simplificate
Eliminarea necesității unei conducte de bypass sau de ventilație conduce la o conductă de evacuare mai subțire.
Țeavă orizontală fără pantă
Conductele orizontale pot fi instalate fără pantă pe o lungime de până la 6 metri.
Performanță ridicată în ceea ce privește apele uzate
Capacitate de drenaj mai mare sau performanță identică cu diametru mai mic al țevii în comparație cu sistemele convenționale.
Sisteme de drenaj cu tehnologia SuperTube
Tehnologia SuperTube este disponibilă cu diferite sisteme de drenaj Geberit testate. Aceasta vă permite să creați soluții care economisesc spațiu și care, dacă este necesar, pot îndeplini și cerințele de izolare fonică.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube este conceput pentru drenajul în clădiri înalte. Acesta îndeplinește cerințe stricte de izolare fonică, economisește spațiu și are o performanță de drenaj ridicată de 12 l/s.
Geberit HDPE SuperTube
Geberit PE SuperTube oferă economii de spațiu în clădirile înalte. În comparație cu un sistem convențional, acesta oferă o capacitate mare de evacuare de 12 l/s, dar cu o dimensiune mai mică de d110.
Avantajele tehnologiei SuperTube în detaliu
Mai mult spațiu datorită sistemului hidraulic de evacuare a apelor uzate care economisește spațiu
Fitingurile SuperTube sunt optimizate hidraulic, determinând apa să curgă în jurul unei coloane centrale de aer din conducta de evacuare.
Acest lucru oferă următoarele avantaje în ceea ce privește economisirea spațiului:
- Nu sunt necesare conducte de ventilație suplimentare.
- Nu este necesară instalarea de bypass-uri suplimentare pentru schimbarea direcției.
- Țevile orizontale pot fi instalate fără pantă pe o lungime de până la 6 metri.

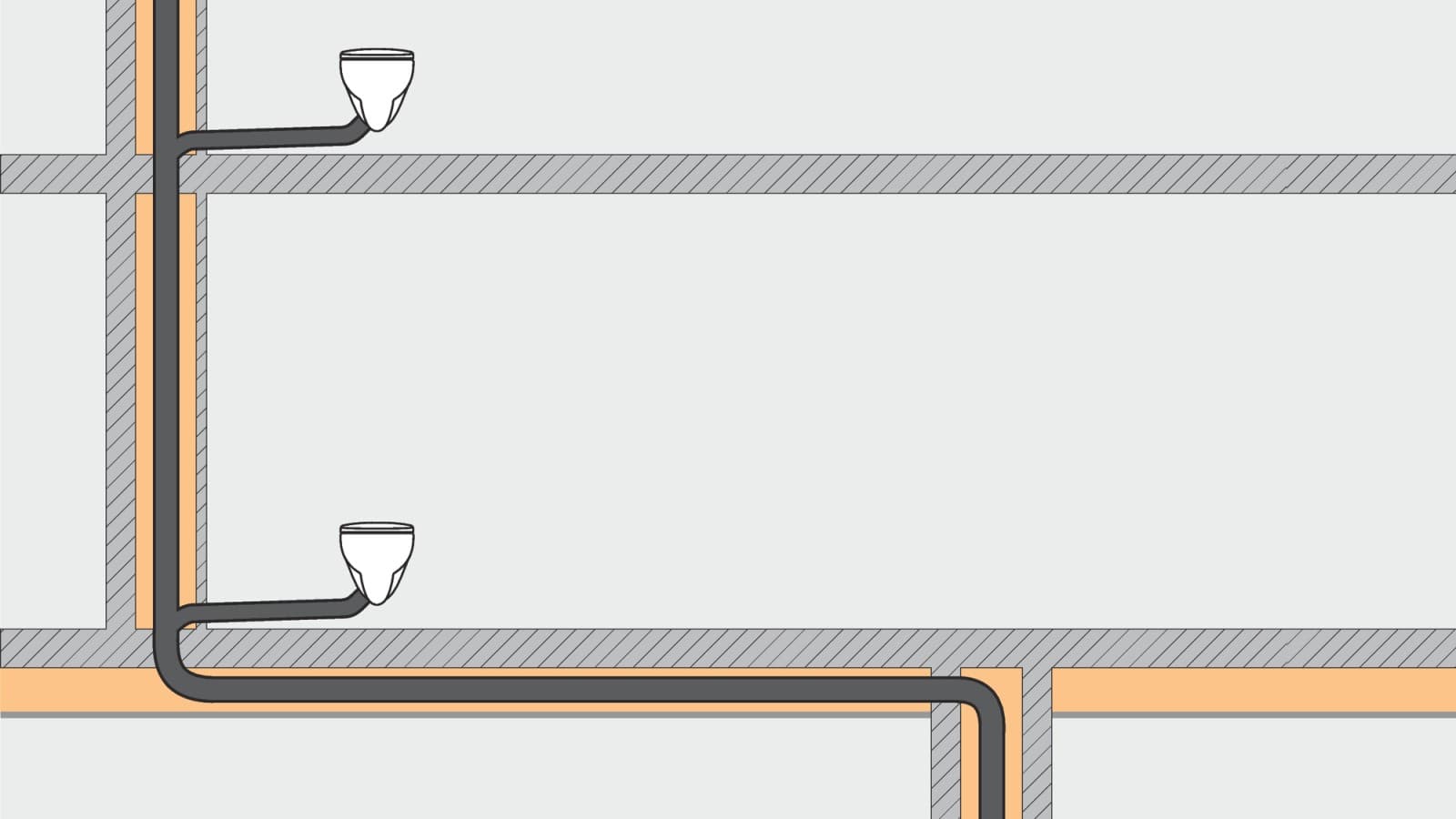

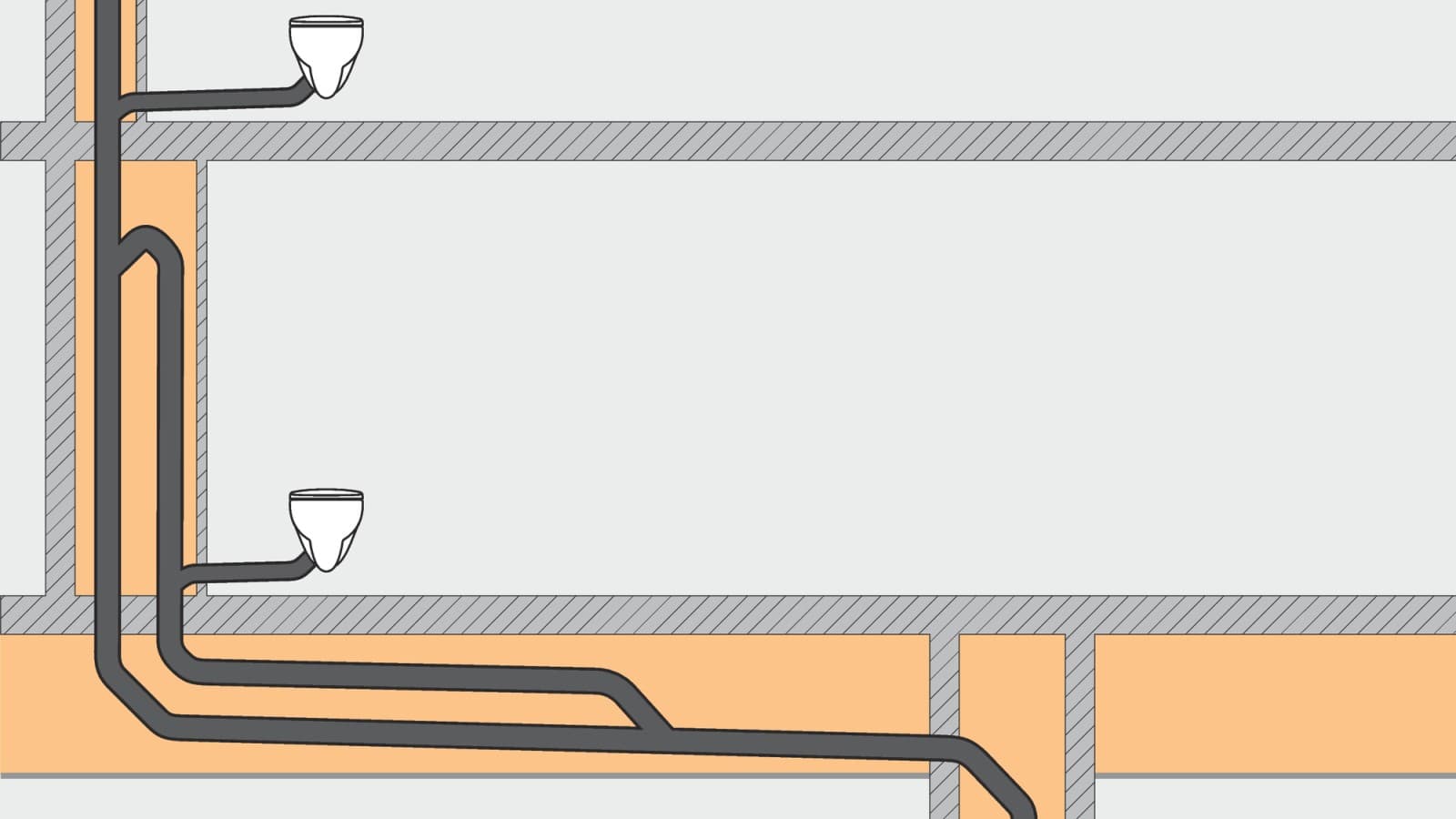

Spre deosebire de sistemele de drenaj convenționale, tehnologia SuperTube economisește spațiu și oferă mai multă libertate în proiectarea clădirilor:
Țeavă de evacuare orizontală fără pantă

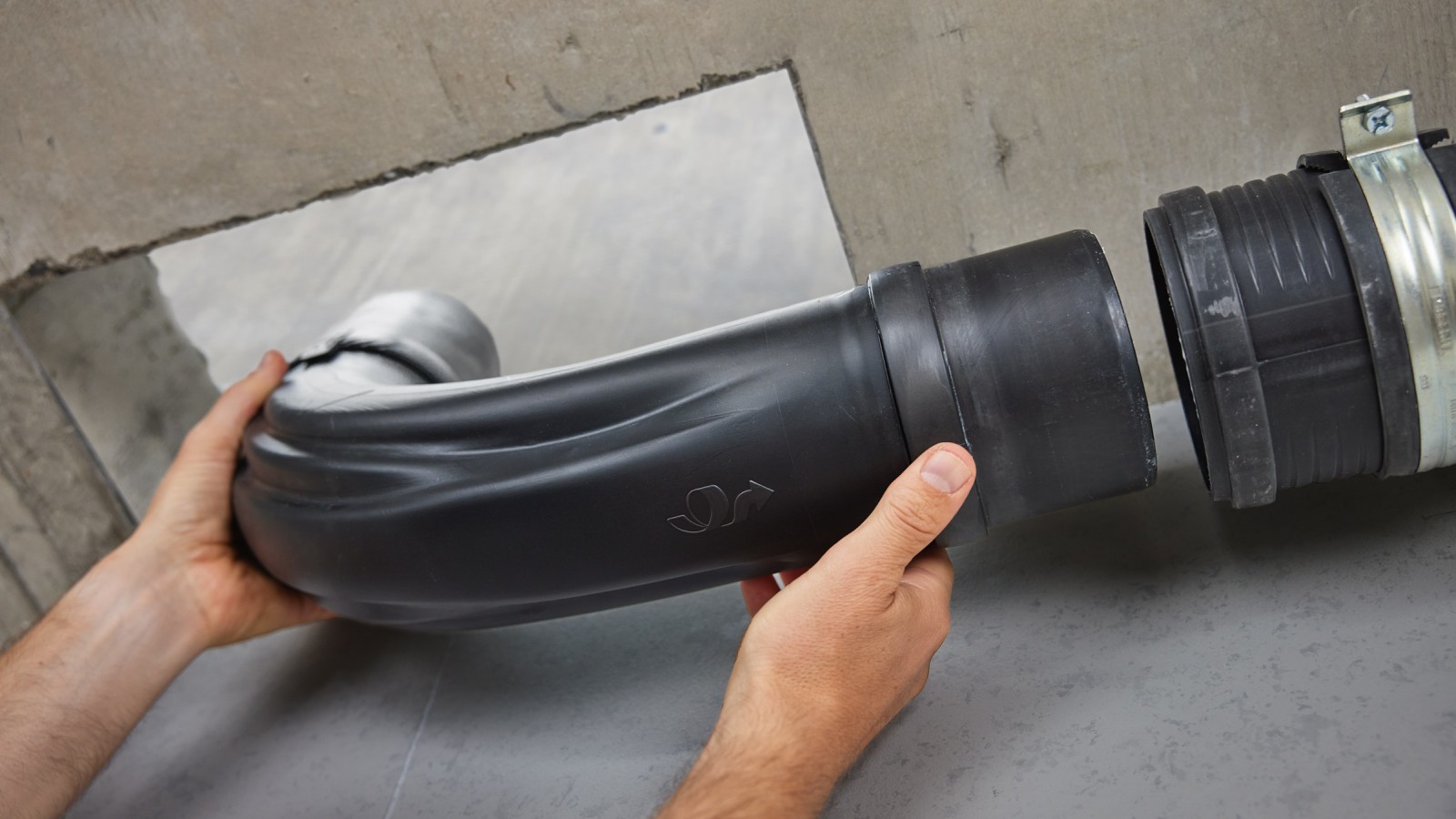

Utilizați cotul BottomTurn atunci când conducta de evacuare trece de la poziție verticală la orizontală – de exemplu, în cazul unui decalaj sau la conectarea la o conductă colectoare.

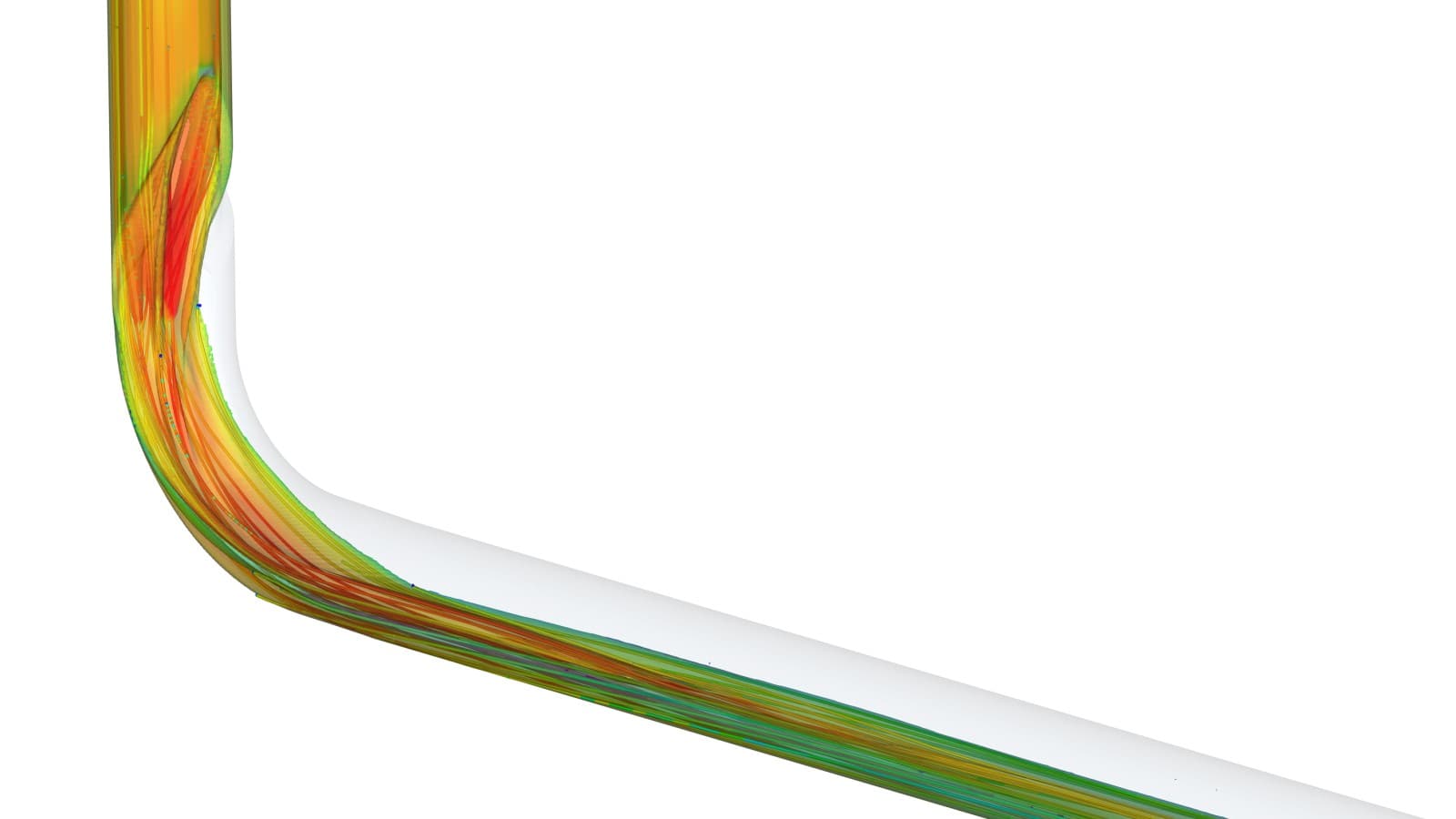

Cotul Geberit BottomTurn desparte peretele de apă în timp ce schimbă direcția, fără a afecta coloana de aer, transformând fluxul inelar într-un flux stratificat. Această schimbare de direcție duce la o pierdere de impuls semnificativ mai mică decât în cazul soluțiilor convenționale.
Asta înseamnă că țevile orizontale pot fi transformate în țevi de 110 mm fără pantă pe o lungime de până la 6 metri. Asta reduce spațiul necesar pentru instalarea în tavan și face ca proiectarea și instalarea să fie mai ușoare decât în cazul sistemelor convenționale.
Proiectarea simplificată a conductelor de evacuare
Hidraulica apelor uzate în conductele de evacuare necesită o atenție specială în etapa de proiectare. În funcție de configurație și design, trebuie utilizate conducte de ventilație suplimentare sau conducte cu diametru mai mare, pentru a evita suprapresurizarea sau subpresurizarea conductelor.
În special atunci când se schimbă direcția, de exemplu pentru o deviere sau la racordarea la o conductă colectoare, poate fi necesară o conductă de ventilație suplimentară. În plus, conductele orizontale trebuie să aibă panta corectă. Acest lucru face ca proiectarea să fie mai complexă, în special atunci când spațiul disponibil pentru fitinguri este redus.
Atunci când se utilizează tehnologia SuperTube, comportamentul fluxului generat de fitinguri creează o coloană de aer stabilă și continuă în interiorul conductei de evacuare.
Mai puțin material și instalare mai simplă
Sistemul de conducte necesită mai puțin material, deoarece elimină necesitatea unor conducte suplimentare de ventilație și bypass.
De asemenea, este mai ușor și mai rapid să instalați o singură țeavă.
Proiecte ale clienților
Gardienii din Sydney
Densificarea suburbiilor din Sydney începe în mod impresionant cu 180 George Towers - iar Geberit joacă un rol decisiv.

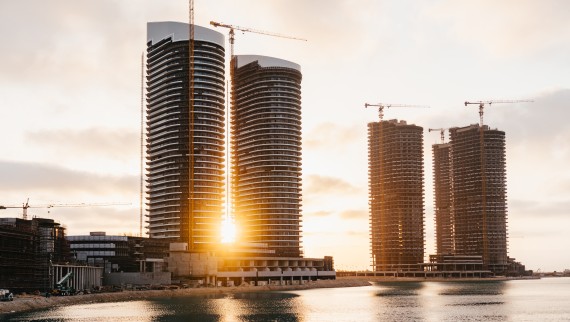

Geberit HDPE SuperTube, New Alamein City
New Alamein City cuprinde 18 turnuri cu până la 44 de etaje. Datorită tehnologiei SuperTube, cele 164 de conducte de evacuare prevăzute inițial pentru drenaj au putut fi reduse la 54. Astfel s-a creat mai mult spațiu de locuit, s-au economisit materiale și s-a redus timpul de instalare.
Aveți întrebări? Suntem bucuroși să vă ajutăm.
Specialiștii noștri oferă consultanță proiectanților, instalatorilor și altor profesioniști cu privire la proiectele lor. Aceștia vor fi bucuroși să vă sfătuiască cu privire la modalitatea optimă de a vă stăpâni provocările actuale cu ajutorul produselor noastre.
Întrebări frecvente despre tehnologia SuperTube
Ce este atât de special la tehnologia SuperTube de la Geberit?
Tehnologia SuperTube facilitează considerabil proiectarea instalațiilor sanitare pentru arhitecți și proiectanți. Spre deosebire de sistemele de drenaj convenționale, sistemul SuperTube nu necesită conducte de ventilație sau de bypass.
Tehnologia SuperTube oferă mai mult spațiu rezidențial și util – un avantaj financiar pentru investitorii imobiliari.
Tehnologia SuperTube este disponibilă pentru diverse sisteme de drenaj Geberit, pentru a îndeplini cerințele exigente de izolare fonică.
