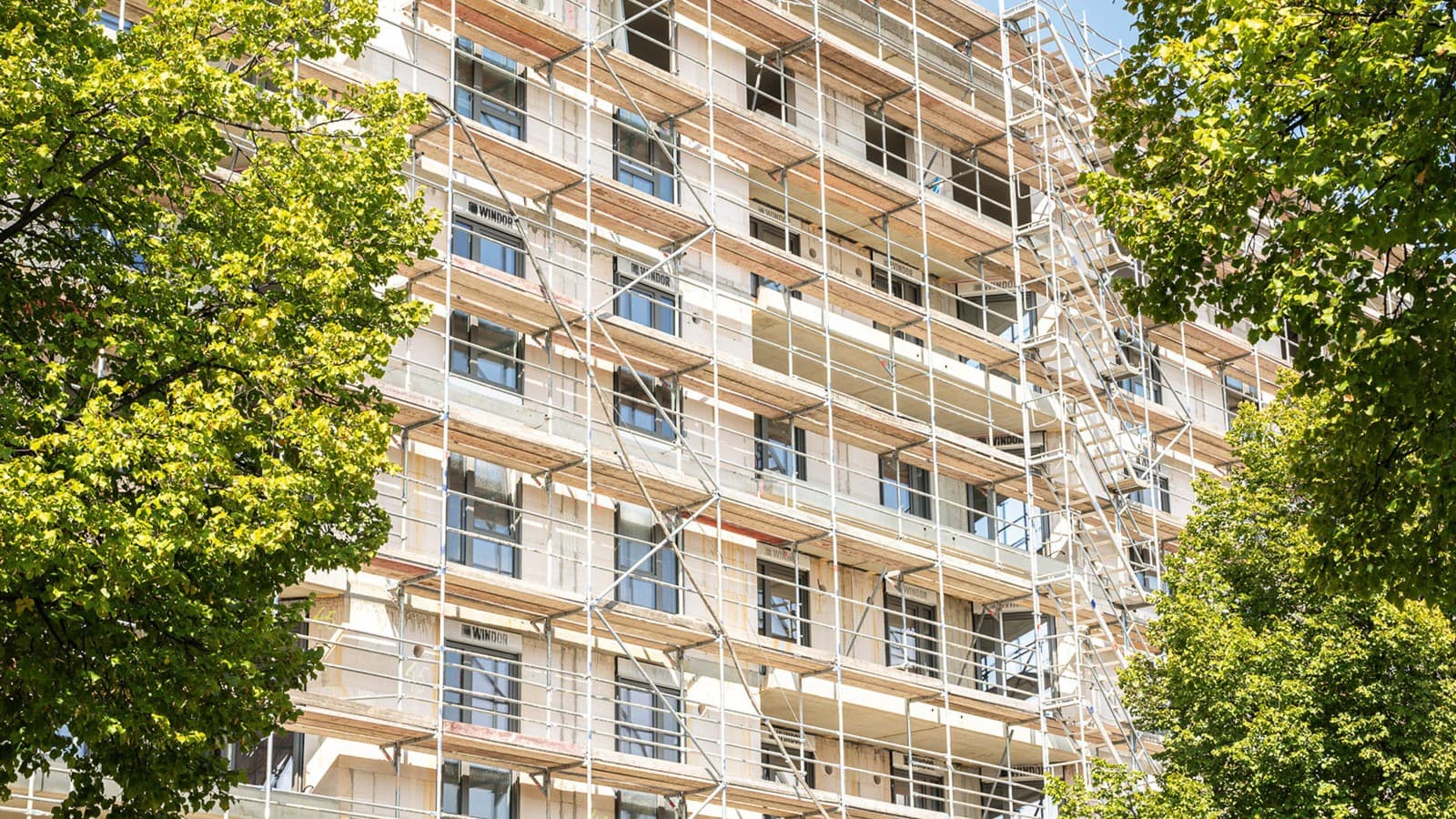

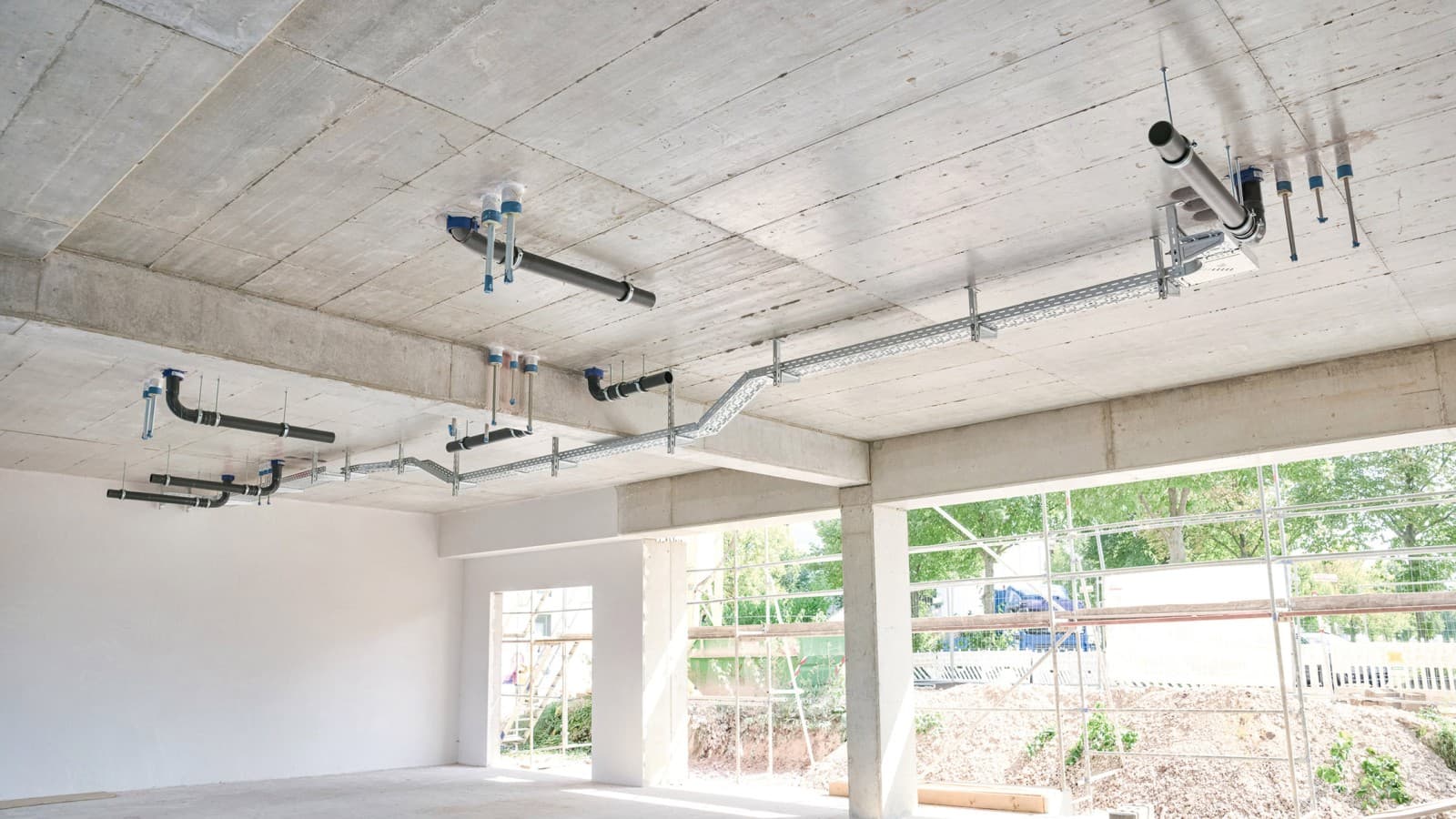

Proiect rezidențial cu Geberit SuperTube Europakarree Erfurt (Germania)
Tehnologia Geberit SuperTube a fost aleasă pentru proiectul rezidențial Europakarree, asigurând o drenare eficientă, o instalare simplificată și o flexibilitate sporită în proiectare.

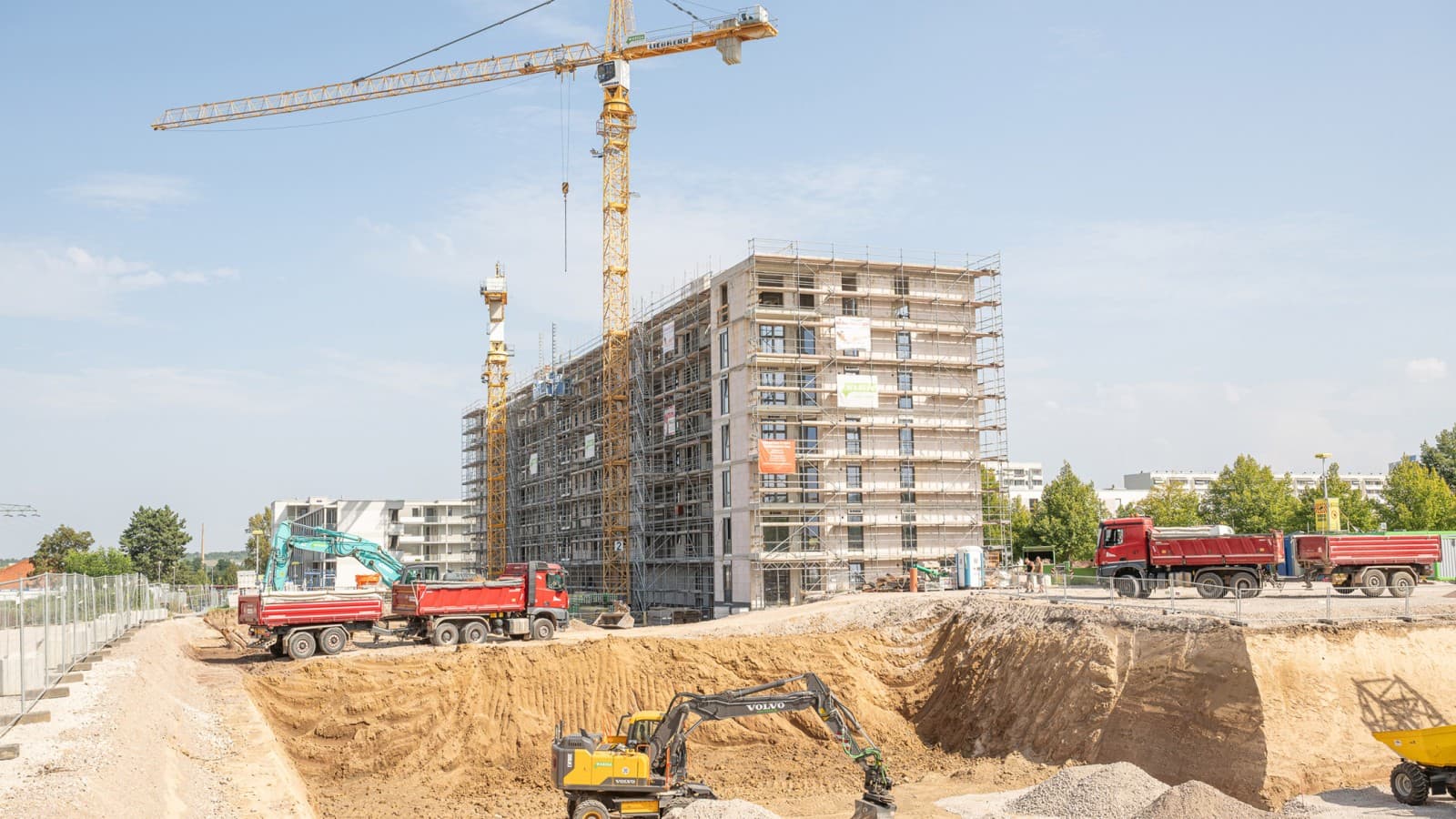

Proiectul imobiliar „Europakarree Erfurt” prevede construirea a aproximativ 600 de apartamente moderne și de înaltă calitate, printre care se numără atât locuințe proprii, cât și apartamente închiriate și locuințe sociale. În faza de construcție H, tehnologia SuperTube, împreună cu sistemul de evacuare Geberit Silent-Pro, a fost utilizată pentru prima dată pe șapte etaje.
Sistemul a impresionat pe toți cei implicați prin avantajele sale evidente, printre care se numără gestionarea optimizată a fluxului, spațiul redus necesar, instalarea mai rapidă și necesarul redus de materiale.
O provocare majoră în cazul clădirilor rezidențiale complexe este asigurarea respectării înălțimilor necesare ale încăperilor. Geberit SuperTube se remarcă și în acest sens, deoarece conductele orizontale pot fi instalate fără pantă pe o lungime de până la 6 metri. Acest lucru facilitează considerabil îndeplinirea cerințelor.
Geberit SuperTubea fost deja alocată pentru etapele viitoare de construcție din cadrul ansamblului rezidențial.
Prezentare generală a proiectului
Planificare fiabilă pentru construcții rezidențiale
În proiectele rezidențiale, conductele cu o înălțime de peste 10 metri sunt frecvente și reprezintă o provocare din punct de vedere al normelor.
Proiectare simplificată
Geberit SuperTube simplifică considerabil instalarea conductelor de evacuare.
Respectarea înălțimii încăperii
Tehnologia SuperTube vă permite să instalați conducte orizontale fără pantă (până la 6 metri pentru d110).
Instalare eficientă
Faptul că nu este necesară utilizarea conductelor de ocolire reduce cantitatea de material necesară și efortul de instalare.
Testimonialul clientului
Spațiul suplimentar înseamnă mai mult spațiu liber la înălțime. În proiectele de construcție anterioare, ne-am confruntat adesea cu o înălțime a tavanului de aproape 2,20 m la parter, iar uneori era chiar imposibil să montăm o conductă de evacuare pe tavan. Cu SuperTube, avem mult mai puține probleme legate de spațiu, ceea ce reprezintă un avantaj major. Nu vorbim de cantități uriașe de spațiu – poate 10 cm. Dar este suficient pentru a rezolva multe probleme.
Aveți un proiect similar? Vom găsi soluția potrivită pentru dvs.
Rezumatul Respectarea înălțimilor camerelor
Proiectarea și construirea clădirilor rezidențiale cu mai multe etaje prezintă provocări unice. De exemplu, deformația orizontală a conductelor de evacuare – care, conform standardului DIN 1986-100, necesită o pantă – limitează înălțimea tavanelor de la parter.
În plus, orice conductă de evacuare cu o înălțime mai mare de 10 metri trebuie să fie prevăzută cu o conductă de deviere, care ocupă spațiu în canalele de instalare și necesită foraje în miezul structurii, precum și măsuri de protecție împotriva incendiilor.
În faza de construcție H a complexului Europakarree din Erfurt, a apărut o cerință suplimentară: în sălile de ședințe din zonele comune, toate tavanele trebuiau să aibă o înălțime de cel puțin 2,9 metri. Cu toate acestea, coordonarea cu alte echipe de lucru pentru suspendarea unei conducte înclinate și decalată s-a dovedit a fi o provocare.
O provocare similară a apărut din cauza înălțimii libere dintr-un coridor, unde înălțimea de suspendare nu era suficientă pentru un decalaj al coloanei de peste 10 m.
Soluția Geberit Geberit SuperTube
Cerințele privind înălțimea sunt îndeplinite
Utilizarea sistemului Geberit Silent-Pro SuperTube a permis echipei să instaleze conducte orizontale pe o lungime de până la 6 metri fără pantă. Acest lucru a facilitat respectarea cerințelor privind înălțimea încăperilor.
Mai puțin timp, mai puțin material, mai mult spațiu
Prin utilizarea unei singure conducte, fără conductă de deviere, sistemul reduce cantitatea de material necesară, simplifică instalarea și minimizează efortul necesar pentru punerea în aplicare a măsurilor de protecție împotriva incendiilor la fiecare etaj.
Având un număr total de 32 de coloane de evacuare, echipa a reușit să elimine necesitatea utilizării unui număr mare de componente, inclusiv forarea miezului, injectarea cu mortar în tavan și manșoanele de protecție împotriva incendiilor, întrucât a fost necesară o singură conductă pentru fiecare coloană.
Datorită sistemului hidraulic optimizat, echipa a reușit să reducă dimensiunea conductelor de la DN 100 la DN 90. Faptul că nu a mai fost necesară instalarea unor conducte de ocolire a dus la reducerea numărului de metri de conducte necesari, eliberând astfel spațiu suplimentar în canalul de instalare. Acest lucru a facilitat stabilirea traseului conductelor de ventilație și al cablurilor electrice.
Per ansamblu, acest lucru a permis economisirea unei cantități considerabile de material și a mult timp — aproximativ 160 de ore de lucru.

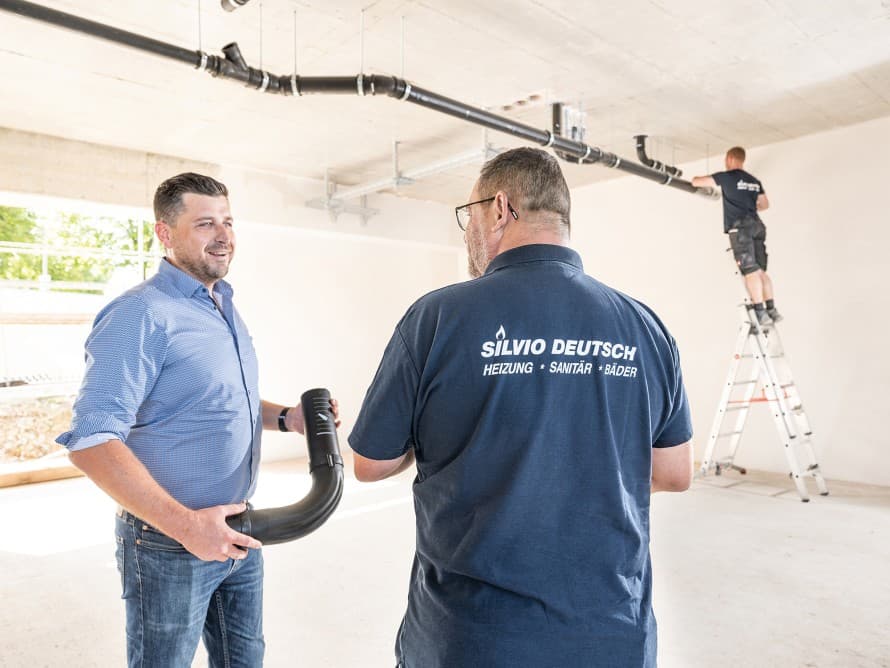

Un sprijin excelent, de la planificare până la execuție
Marcel Roth, manager de proiect la firma de instalații Silvio Deutsch GmbH, era deja familiarizat cu tehnologia Geberit SuperTube și cu principiul său de funcționare, grație unui eveniment Geberit „Nah-Dran” și revistei noastre destinate clienților.
A devenit rapid evident că sistemul se potrivea perfect cerințelor proiectului Europakarree. Proiectanta Claudia Sanno, managerul de proiect Marcel Roth și directorul de vânzări al Geberit, Fabian Ritter, au colaborat strâns la etapa de proiectare.
Experiența managerului de vânzări de la Geberit a convins echipa de proiect și a inspirat încredere în noul sistem.
În cadrul unei ședințe de informare la fața locului, Fabian Ritter le-a explicat montatorilor soluțiile necesare de protecție împotriva incendiilor și a răspuns la întrebările legate de instalare. Tehnicienii au descris instalarea sistemului SuperTube ca fiind simplă și eficientă. Aceștia s-au declarat foarte mulțumiți de sprijinul acordat de managerul de vânzări Geberit.
Geberit SuperTube în aplicații ulterioare
În urma experienței pozitive acumulate în cadrul proiectului actual, Claudia Sanno și Marcel Roth intenționează să utilizeze această tehnologie inovatoare în etapele următoare de construcție ale complexului Europakarree. Aceasta a fost deja inclusă în caietul de sarcini pentru următoarea etapă de construcție.
În faza H a proiectului Europakarree Erfurt se construiesc 76 de apartamente noi.

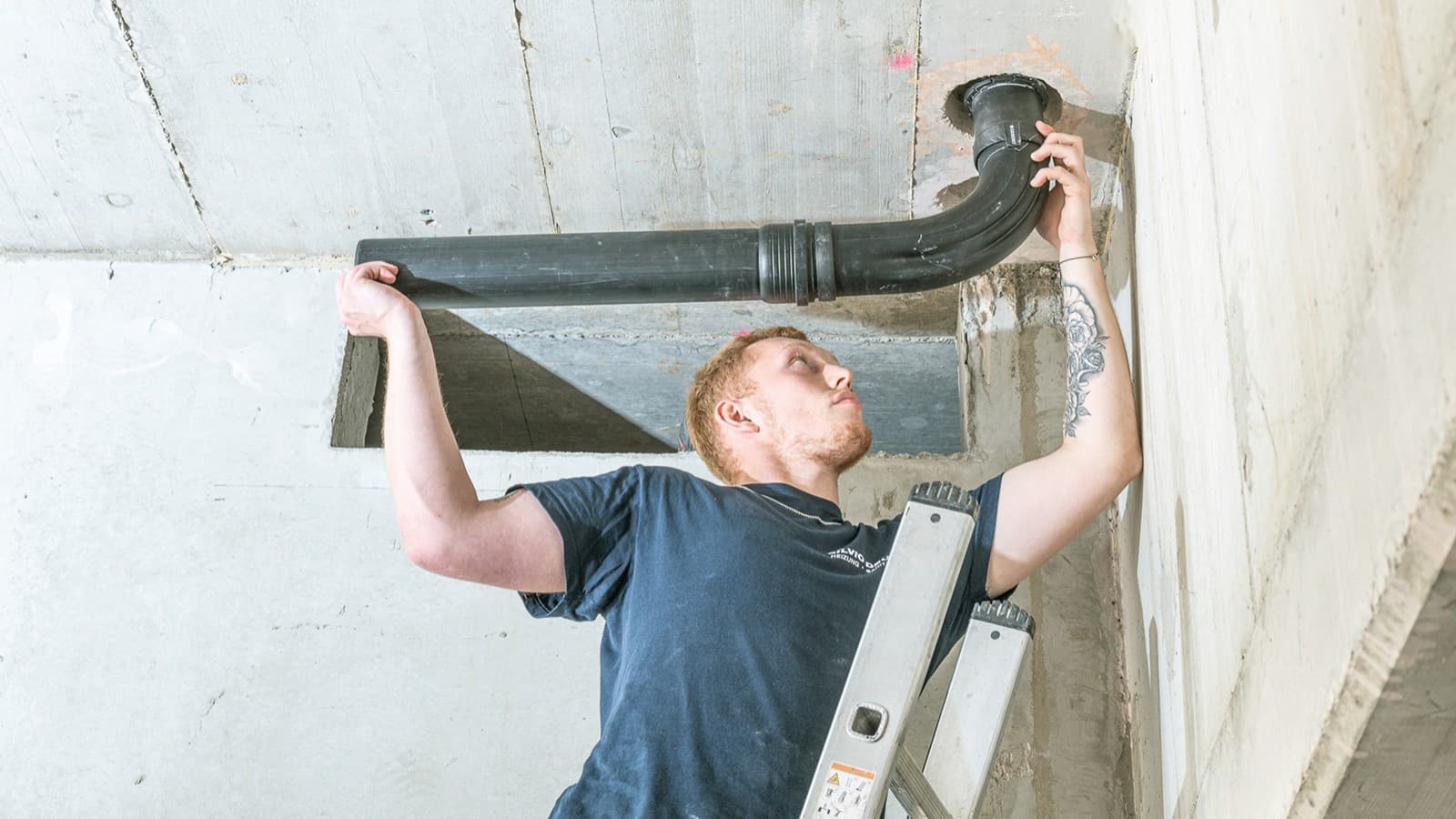

Doar o singură trecere prin tavan, în loc de cele două anterioare: Geberit SuperTube reduce la jumătate efortul necesar pentru forarea cu carotă, protecția împotriva incendiilor și chituirea tavanului.

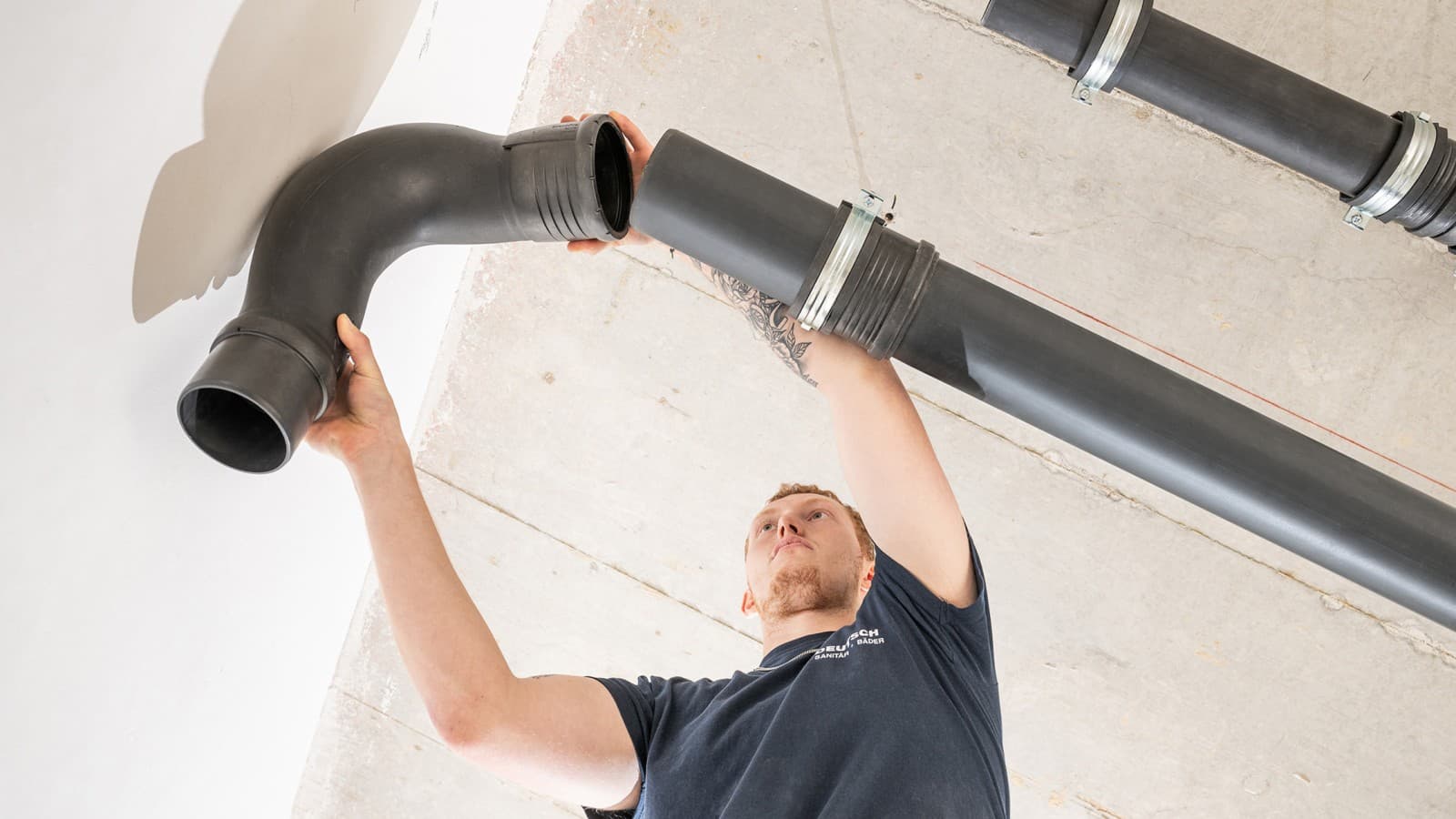

Geberit Silent-Pro SuperTube înlocuiește coturile convenționale cu fitinguri optimizate din punct de vedere hidraulic și ușor de instalat.

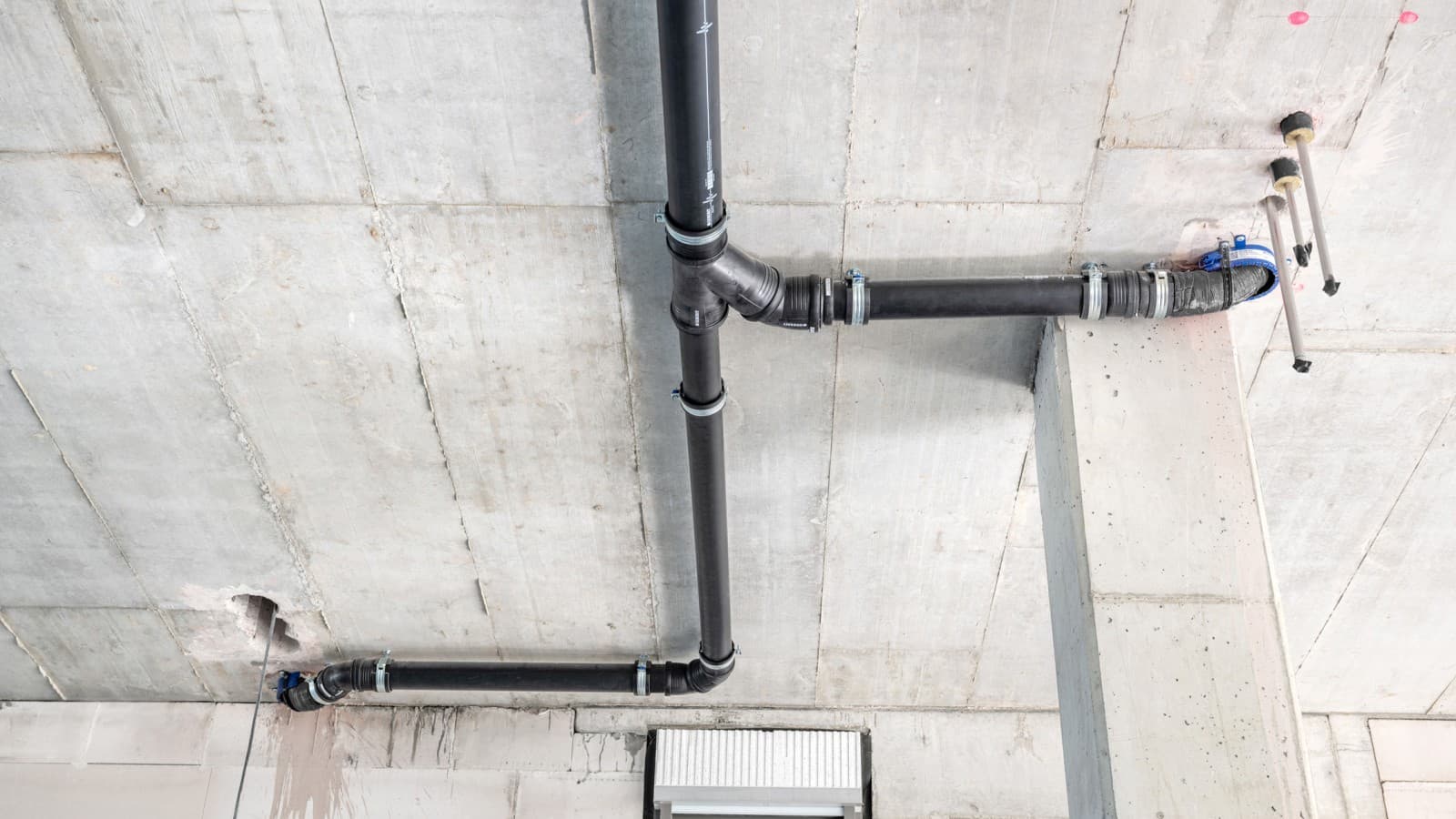

Prin eliminarea conductelor de ocolire, a fost necesară instalarea unui număr mai mic de metri de conductă.
Fapte și cifre despre proiect
Geberit know-how
Produsele Geberit utilizate
- Geberit Silent-Pro
- Geberit SuperTube
Geberit Silent-Pro
Geberit Silent-Pro este soluţia ideală pentru racorduri de coloane verticale şi conducte orizontale în proiectele de construcţii cu cerinţe ridicate de izolare acustică.
Tehnologia Geberit SuperTube
Tehnologia noastră inovatoare SuperTube economisește spațiu în sistemul de evacuare al clădirilor, facilitează planificarea în comparație cu sistemele de evacuare convenționale și creează mai mult spațiu locativ și util.
Profil
Profil
Instalator : Silvio Deutsch GmbH
Proiectant: Textor Planungsgesellschaft mbH
Project management: Essinger Wohnungsbau GmbH
Frecvență de utilizare: Apartamentele sunt ocupate temporar de personalul spitalului.
