Îmbinări prin presare pentru sisteme de țevi Îmbinarea țevilor fără sudură
Instalarea eficientă a țevilor cu ajutorul tehnologiei de sertizare
Proiectele de instalare a țevilor – fie că este vorba de instalații tehnice de clădiri sau de sectorul industrial – sunt adesea supuse unor presiuni mari în ceea ce privește costurile și termenele. Puteți face față acestor cerințe rapid și fiabil cu ajutorul fitinguurilor prin presare pentru țevi. Și așa se întâmplă de peste 60 de ani.
Indiferent dacă utilizați țevi metalice sau sisteme de țevi multistrat din plastic și aluminiu, îmbinarea țevilor prin tehnologia de presare permite o instalare simplă și curată, fără riscul de incendiu, și asigură conexiuni durabile și sigure.
Odată instalate, nu sunt necesare inspecții care să necesite mult timp, așa cum se întâmplă de obicei în cazul sudării. Orice instalator calificat poate realiza instalarea. În comparație cu metodele tradiționale, precum lipirea sau sudarea, îmbinările prin presare economisesc mult timp și sporesc eficiența proiectelor dumneavoastră.
De ce să folosiți fitinguri cu țevi presate?
Instalare rapidă
Presarea este o metodă simplă de îmbinare a țevilor, care permite economisirea unui timp considerabil în comparație cu sudarea.
Montare simplă
Presarea țevilor este o operațiune foarte simplă pentru orice instalator sau montator de țevi cu experiență.
Îmbinare securizată
Fiecare îmbinare are garantată aceeași calitate datorită unui proces de presare controlat.
Metoda curată
Presarea țevilor din metal și plastic este o metodă curată și omologată de îmbinare a țevilor.
Cum funcționează îmbinările prin presare Sigur și rezistent
Componentele funcționează perfect împreună pentru o siguranță maximă

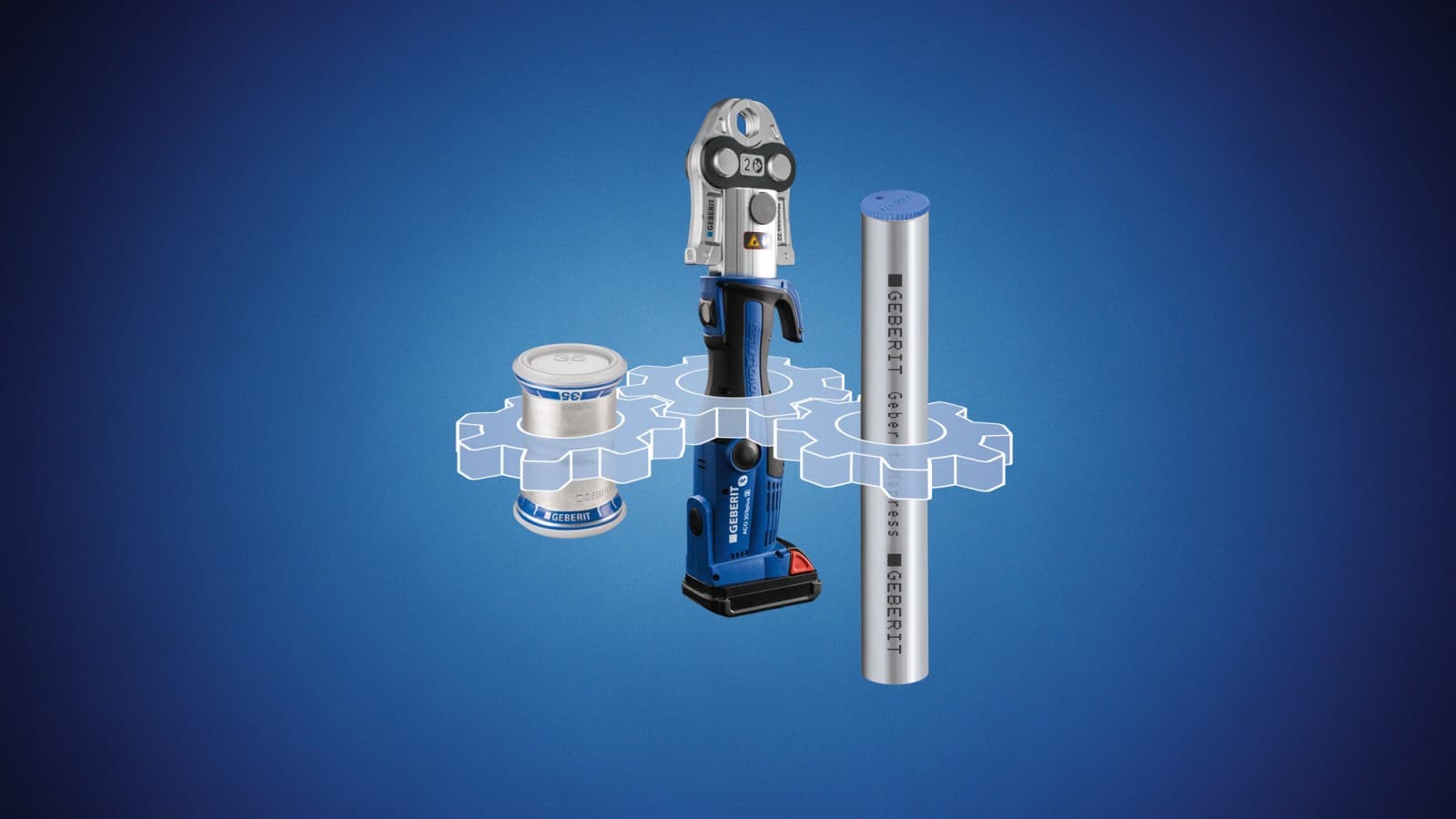

Fitingurile prin presare sunt fiabile, deoarece toate componentele sistemului sunt concepute să funcționeze împreună cu precizie. Sistemul include:
- Fiting prin presare
- Sistem de țevi
- Unelte de presare (mecanism de presare și falcă/colier de presare)
Toate fitingurile și țevile pentru sistemele de conducteGeberit Mapress,Geberit FlowFit au fost calibrate și testate cu atenție pentru a funcționa perfect împreună. Pentru diametrele mai mici ale țevilor se utilizează fălci de presare, în timp ce pentru diametrele mai mari se folosesc coliere de presare împreună cu unealta de presare adecvată.
Clasa de compatibilitate este clar indicată, ceea ce permite găsirea rapidă și ușoară a produsului potrivit.
Tehnologia de îmbinare prin presare asigură o îmbinare sigură și durabilă
Rezistența mecanică a unei îmbinări de țevi se datorează deformării fitingului presat și a țevii din sistem. Un inel de etanșare care se adaptează perfect la secțiunea transversală asigură, de asemenea, o îmbinare etanșă pe termen lung, datorită forței sale de revenire elastice.
Îmbinările prin presare reprezintă, prin urmare, o îmbinare permanentă, cu fixare prin forță, care asigură o etanșare fiabilă din punct de vedere tehnic.

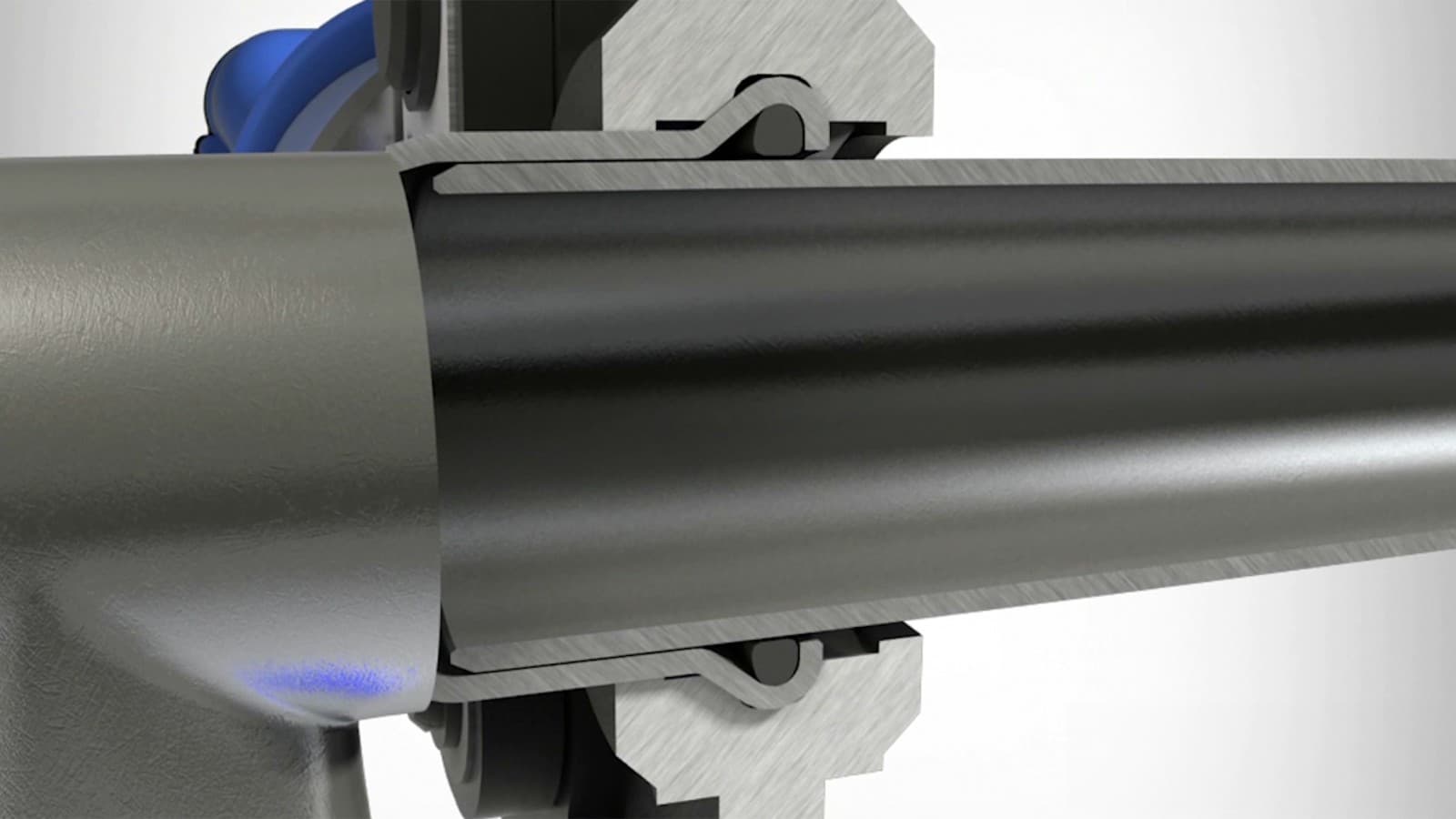

Pasul 1: Fitingul, conducta de sistem și unealta se potrivesc perfect

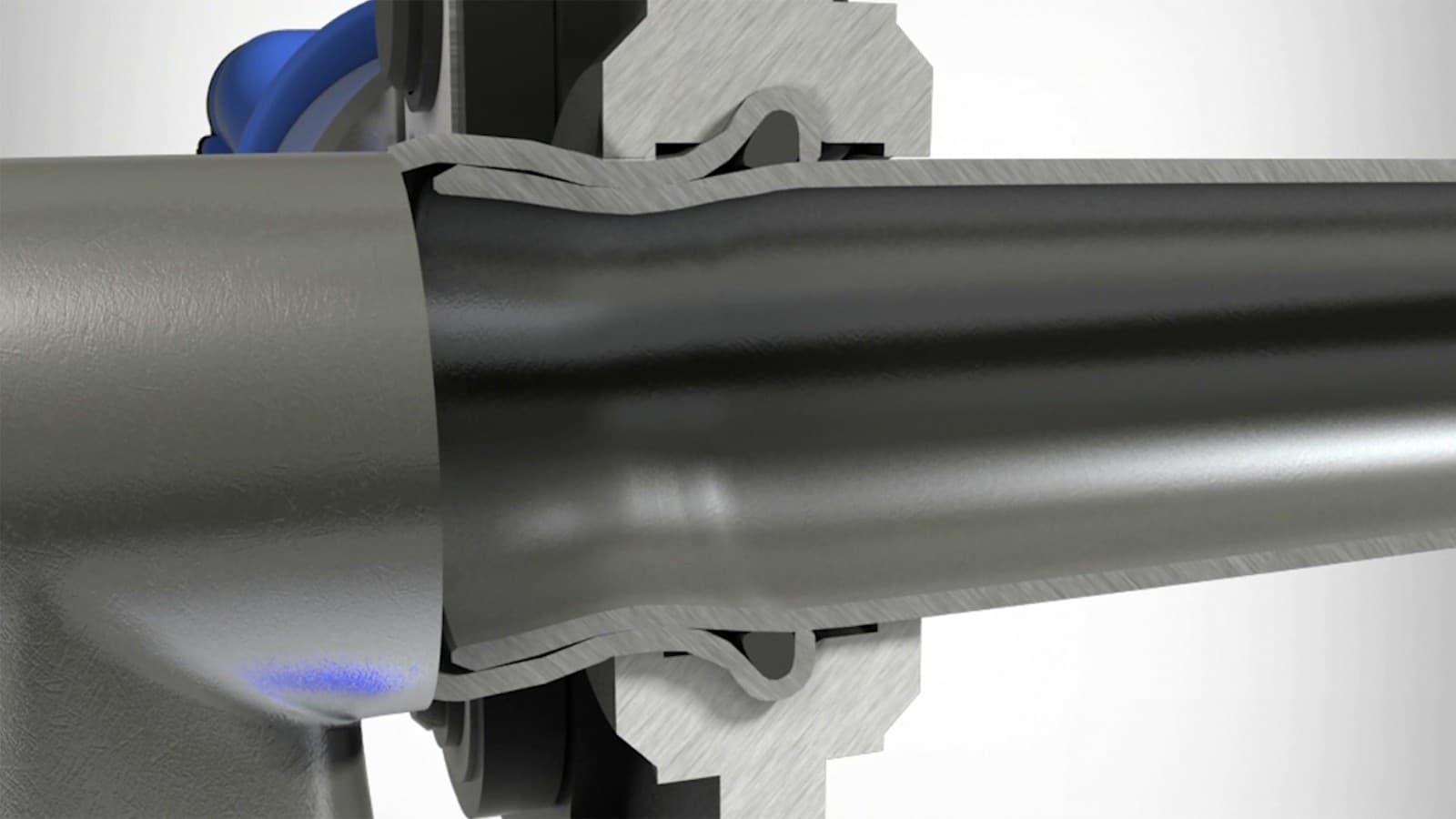

Pasul 2: Țeava sistemului este remodelată în timpul procesului de presare

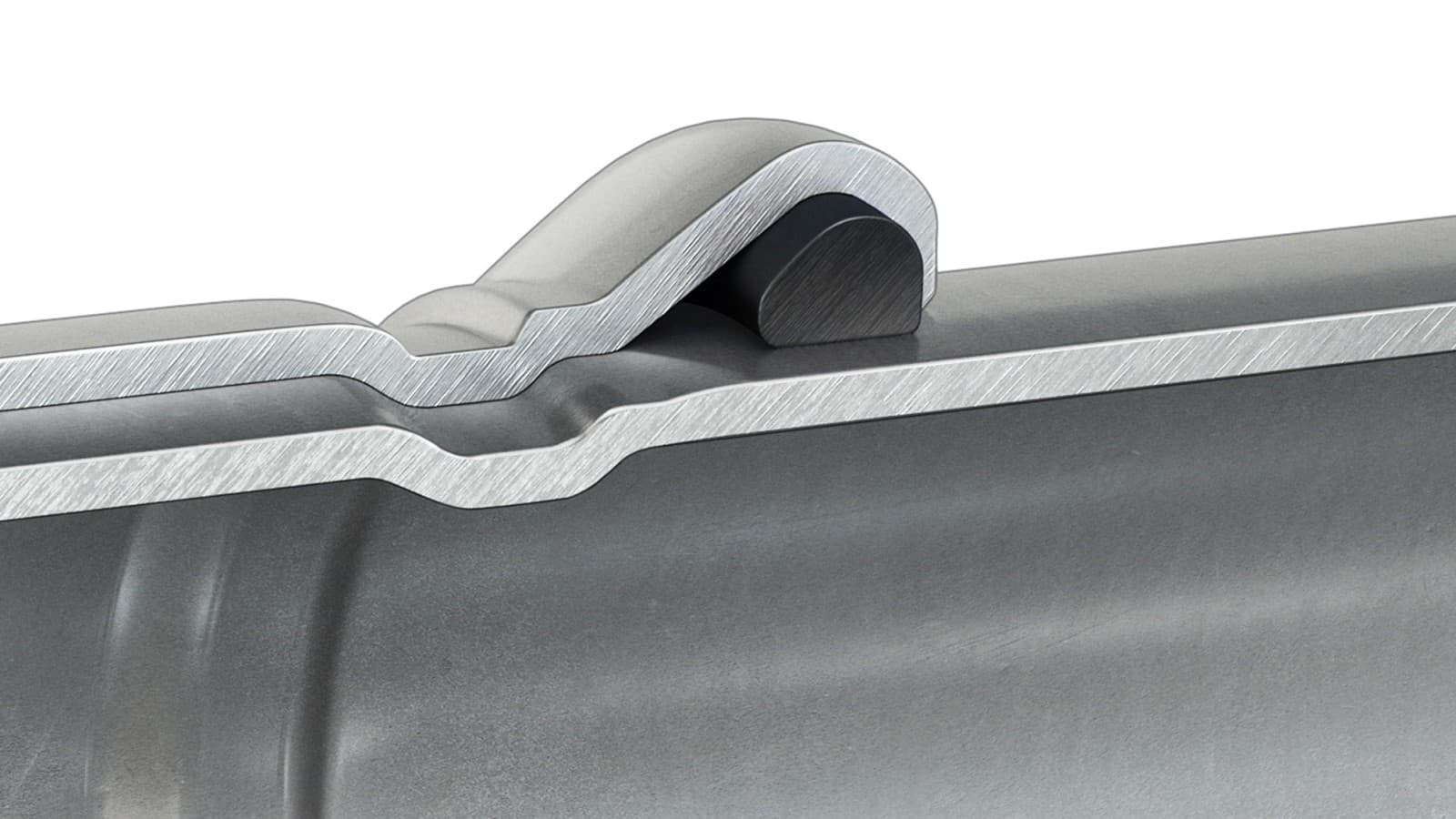

Pasul 3: Inelul de etanșare asigură o etanșare fiabilă și garantează o îmbinare sigură pe termen lung
Sisteme de conducte pentru presare
Geberit FlowFit
Geberit FlowFit este un sistem de alimentare conceput pentru un proces de instalare fluid. Numărul etapelor de instalare a fost redus, facilitând asigurarea unei conexiuni sigure.
Geberit Mapress Oţel-Inox
De la alimentarea cu apă potabilă şi până la instalaţiile industriale complexe – Geberit Mapress Oţel-Inox este garanţia utilizărilor variate.
Geberit Mapress Therm
Sistem de conducte de presare din oţel inoxidabil, economic şi rezistent la coroziune, destinat utilizării în circuite de răcire, de refrigerare şi de încălzire închise.
Geberit Mapress Oţel-Carbon
Geberit Mapress Oţel-Carbon este o soluţie economică pentru circuitele închise. Sistemul garantează îmbinări sigure şi permanent etanşe.
Avantajele sistemelor de țevi presate Geberit Mecanisme inteligente pentru conexiuni sigure
Sistemele de țevi presate Geberit facilitează considerabil instalarea țevilor și îndeplinesc cerințele unei game largi de aplicații. Această tehnologie orientată spre viitor oferă o serie de avantaje.

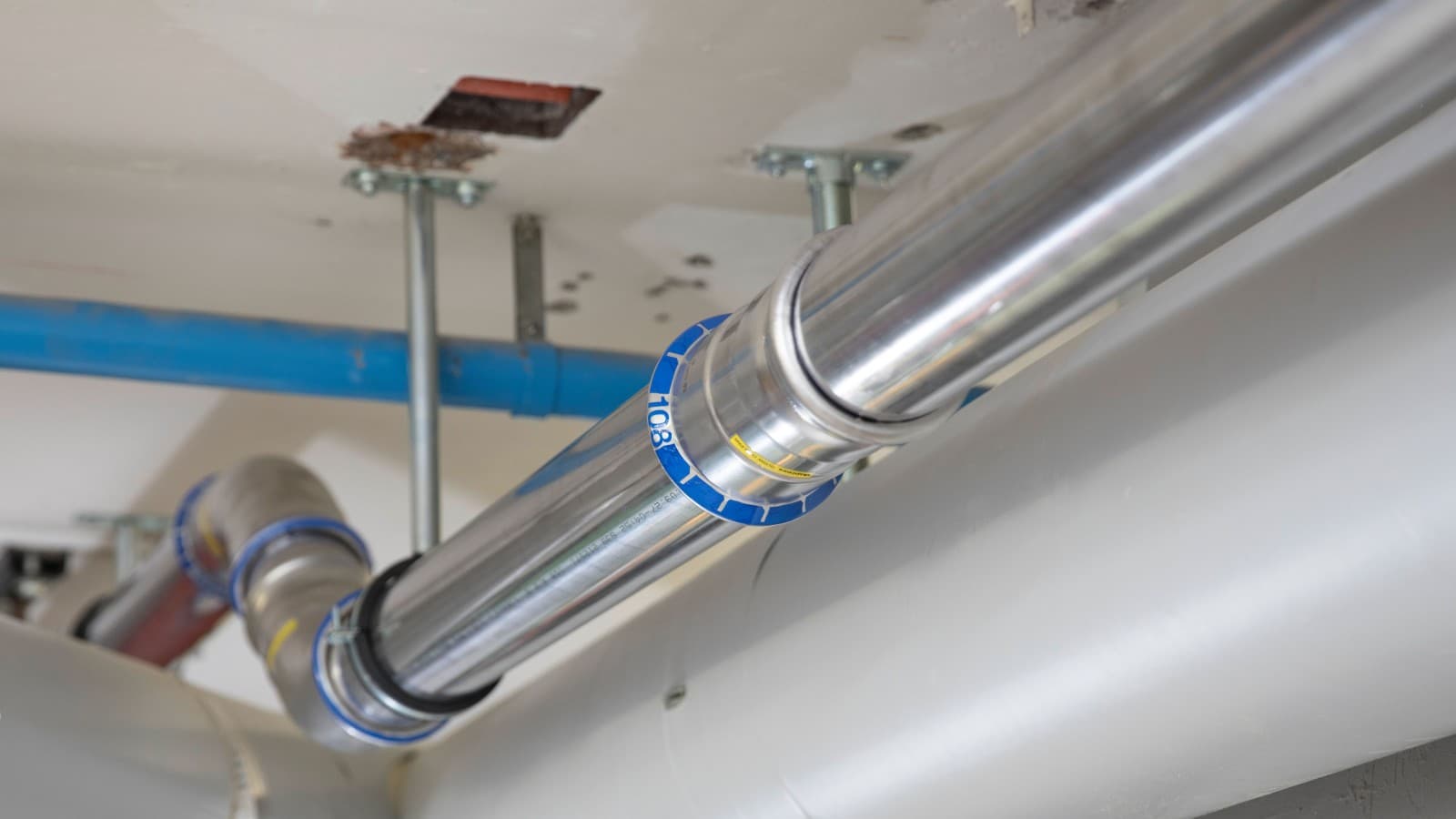

1. Racordare sigură prin presare, datorită procedurii controlate de presare
Fiecare piesă de racordare este prevăzută cu un ghidaj precis pentru fălcile sau colierele de presare, pentru a asigura poziționarea corectă a sculei și realizarea fiecărei îmbinări într-un mod controlat.
Procedura standardizată de presare garantează o calitate constantă a îmbinării, indiferent de persoana care efectuează instalarea.
Pentru utilizatori, acest lucru înseamnă fiabilitate maximă a procesului, rezultate reproductibile și conexiuni sigure pentru fiecare instalare – simplu, eficient și profesional.

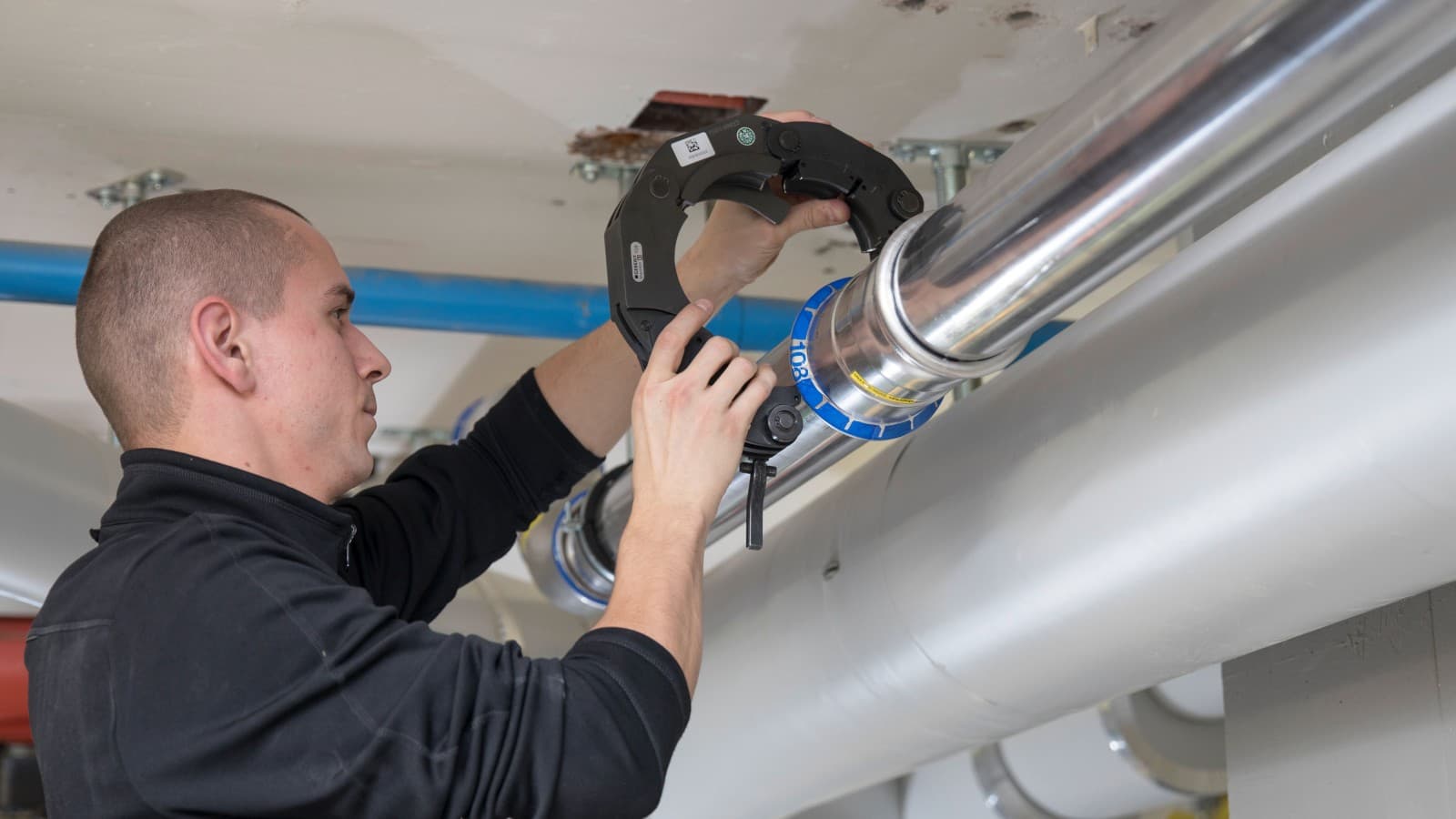

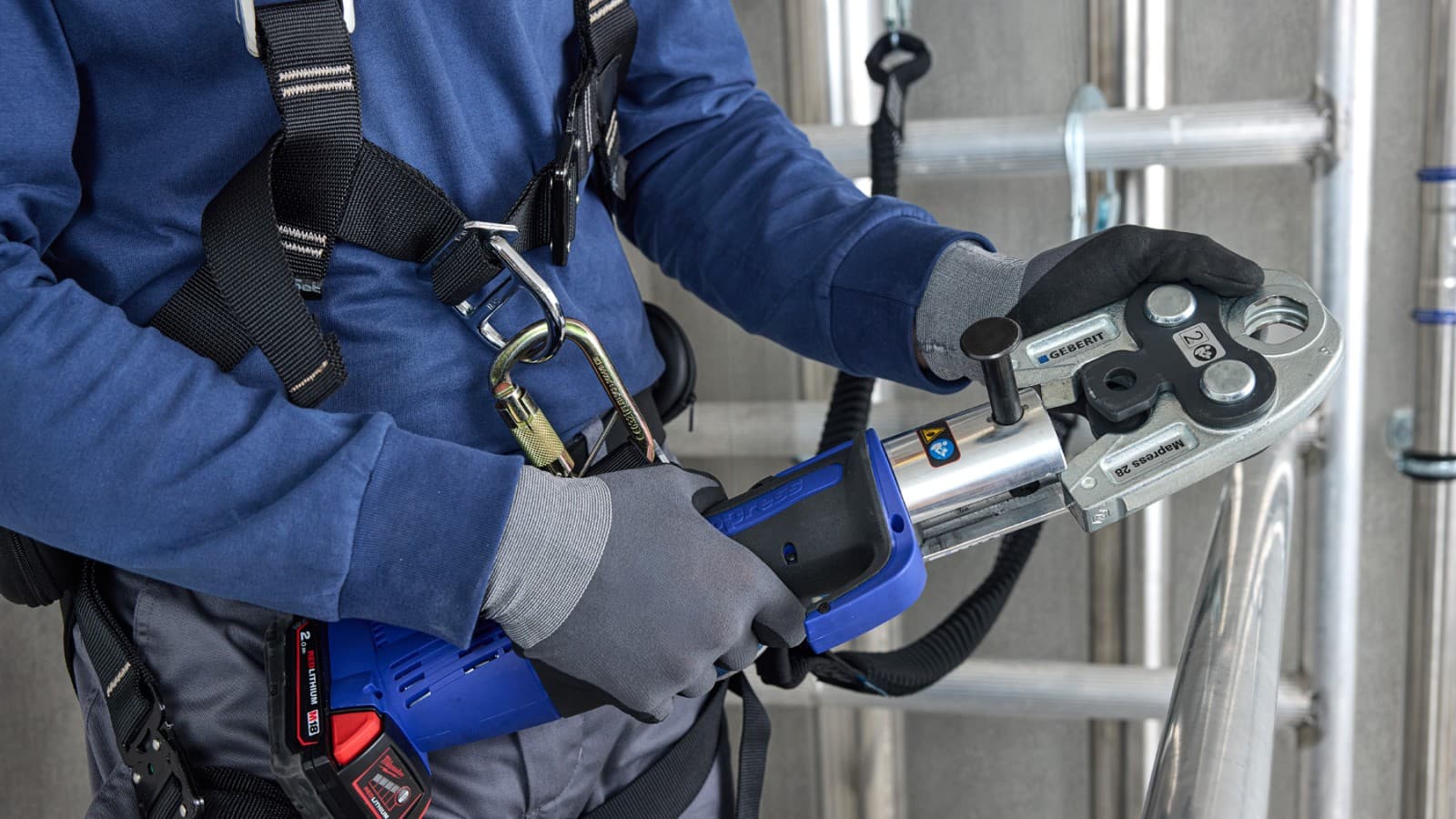

2. Unelte ușoare în locul echipamentelor grele de sudură
Sudarea țevilor necesită utilaje mari și grele, butelii de gaz și o serie de măsuri complexe pentru a asigura siguranța. Acest lucru înseamnă că efortul și timpul necesar pentru pregătire sunt considerabile.
Sistemele de presare Geberit permit racordarea țevilor într-un mod simplu și sigur, fără sudură. Acestea pot fi îmbinate cu ajutorul unor unelte de presare compacte și ușor de manevrat, precum și cu fălci sau coliere de presare adecvate. Uneltele sunt ușoare, compacte și gata de utilizare imediată – fără flacără deschisă, timp de răcire sau operațiuni de retușare.
Astfel, munca devine mai rapidă, mai comodă și mai productivă.

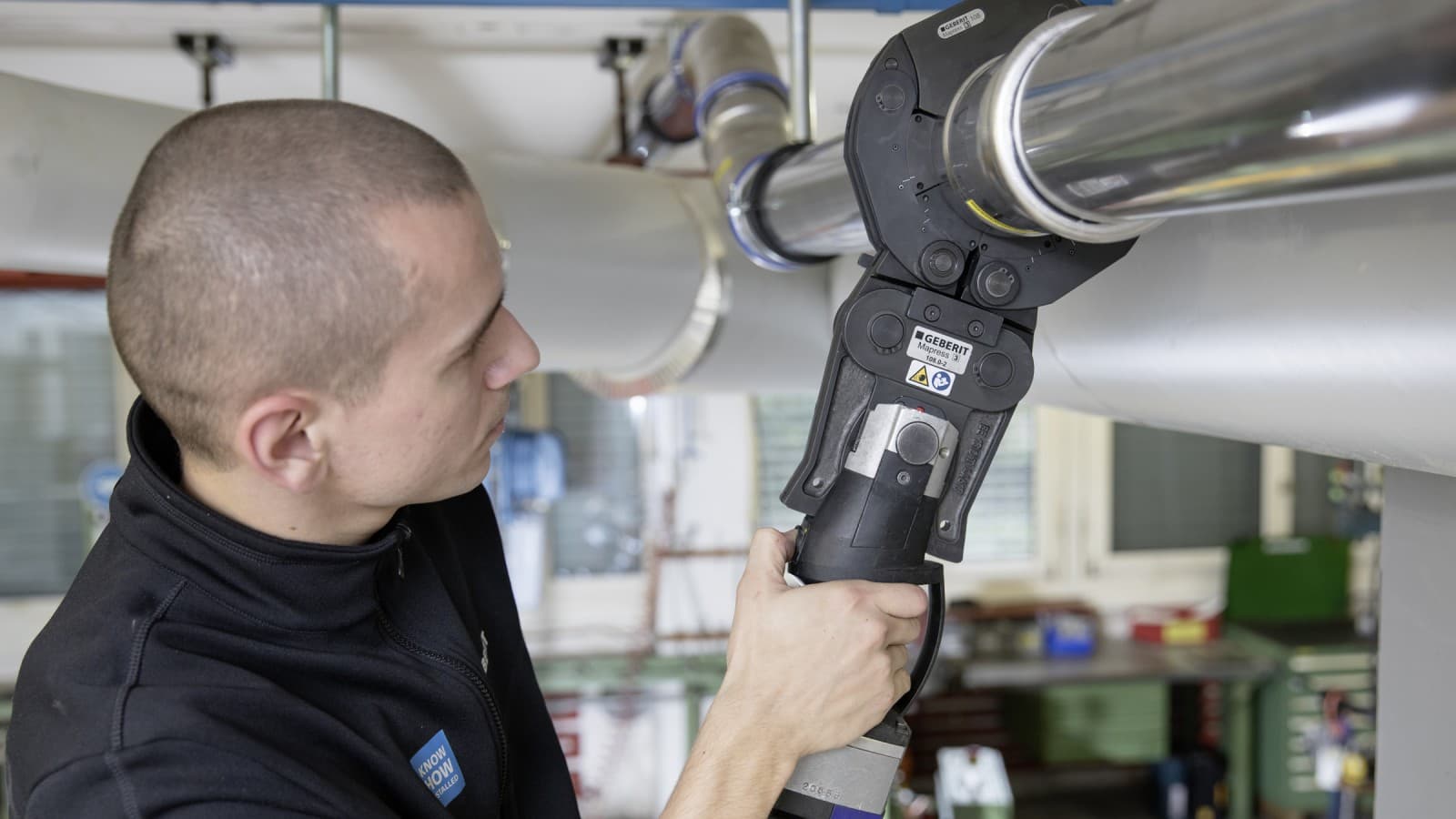

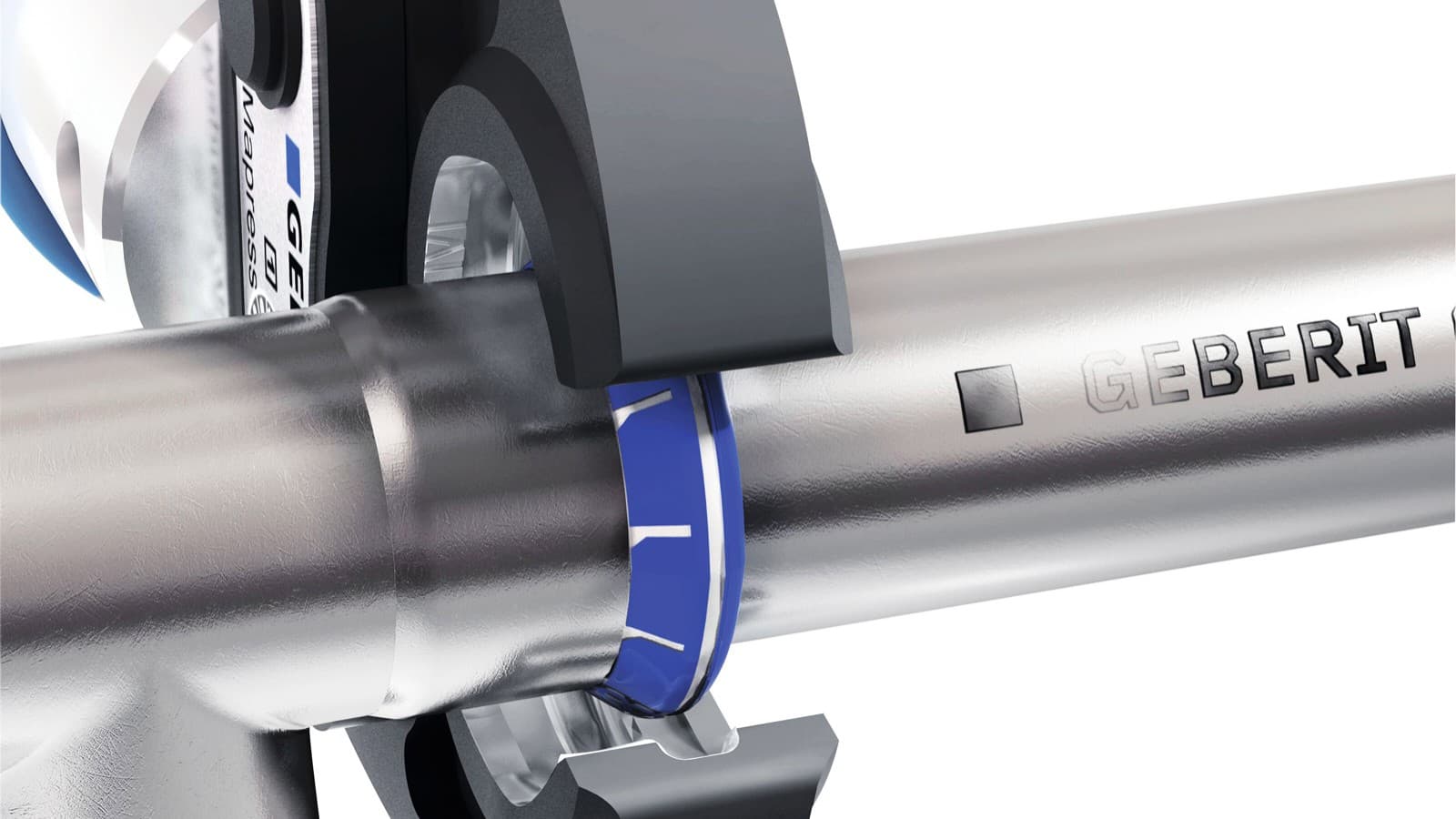

Ghidaj precis al fălcii de presare pentru îmbinări sigure
Designul special al fitingului asigură poziționarea precisă și sigură a fălcilor de presare. Acest lucru garantează o fiabilitate maximă a îmbinării la fiecare operațiune de presare.
Instalare completă cu doar două fălci de presare
Cu Geberit FlowFit, sunt necesare și mai puține scule: două fălci de presare sunt suficiente pentru întreaga gamă de diametre, de la d16 la d75. Astfel, geanta dvs. rămâne ușoară, iar conductele cu dimensiuni diferite pot fi montate dintr-o singură mișcare, cu doar câteva schimbări de scule.
Chiar și pentru dimensiuni mai mari de d50, puteți folosi în continuare o falcă de presare în locul unui colier de presare.

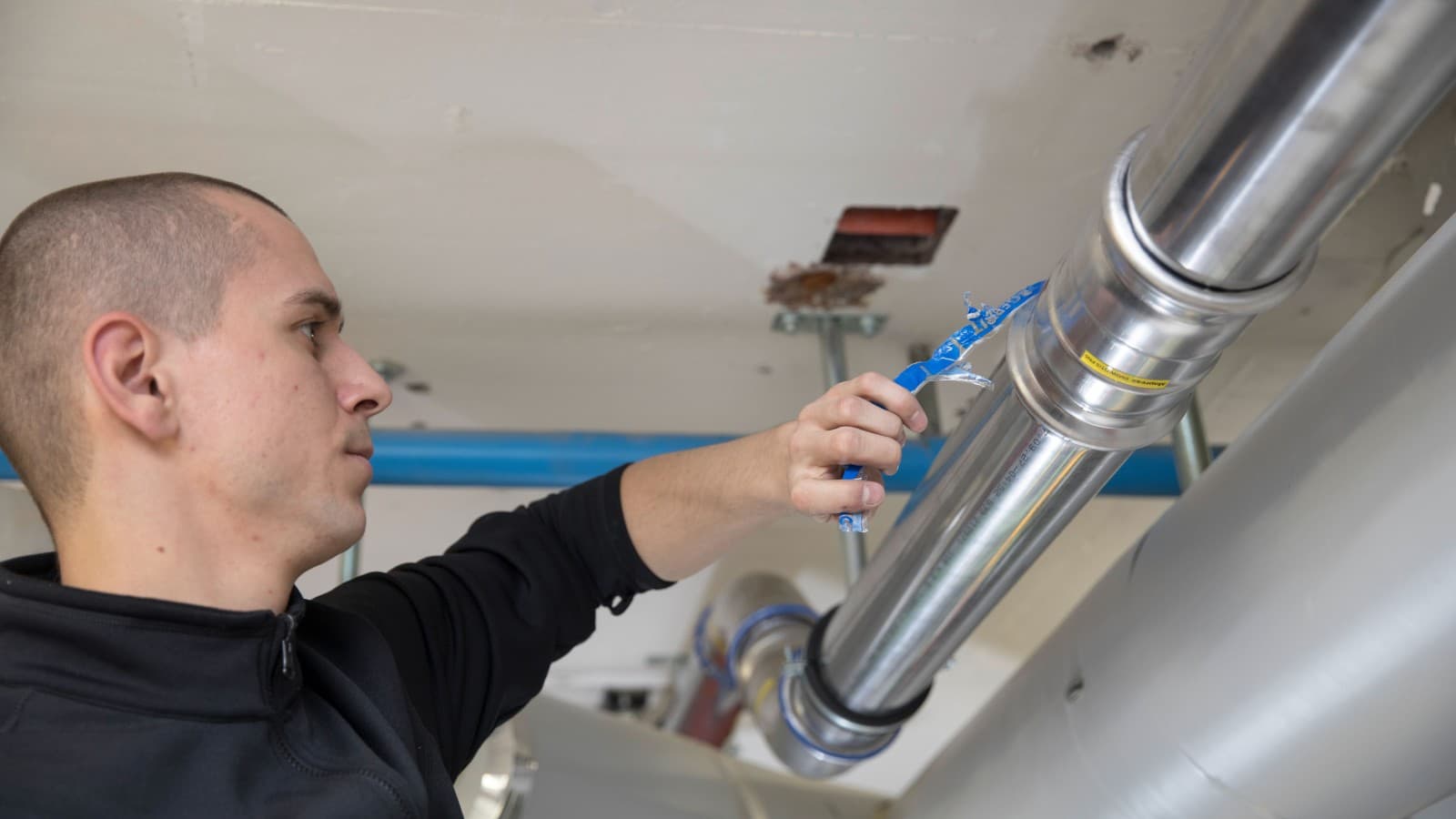

3. Indicarea imediată a apăsării reușite
Sistemele Geberit Mapress și Geberit FlowFit vă permit să vedeți imediat care fitinguri au fost deja presate. Indicatorii de presare colorați se desprind automat în timpul procesului de presare și pot fi apoi îndepărtați cu ușurință – sau cad singuri.
În timpul presării
Indicatorul de presare se desprinde în timpul presării și poate fi îndepărtat printr-o ușoară tragere.
După apăsare
Indicatorul de presare se detașează automat odată ce procesul de presare s-a încheiat cu succes. Acest lucru facilitează inspecția vizuală, deoarece puteți vedea imediat dacă toate țevile au fost îmbinate între ele în mod corespunzător – chiar și în condiții de iluminare slabă.
4. Nu este necesară o inspecție ulterioară
Toate componentele din procesul de presare sunt concepute să funcționeze perfect împreună, asigurând un proces uniform, controlat și reproductibil. Fiecare îmbinare este realizată după același principiu verificat și de încredere. Acest lucru asigură îmbinări durabile și de o calitate constantă.
Acest proces fiabil elimină necesitatea unor inspecții ulterioare îndelungate ale îmbinărilor individuale ale țevilor, ceea ce nu numai că economisește timp la fața locului, dar facilitează și elaborarea unor planuri precise și reduce potențialele surse de eroare în timpul instalării.

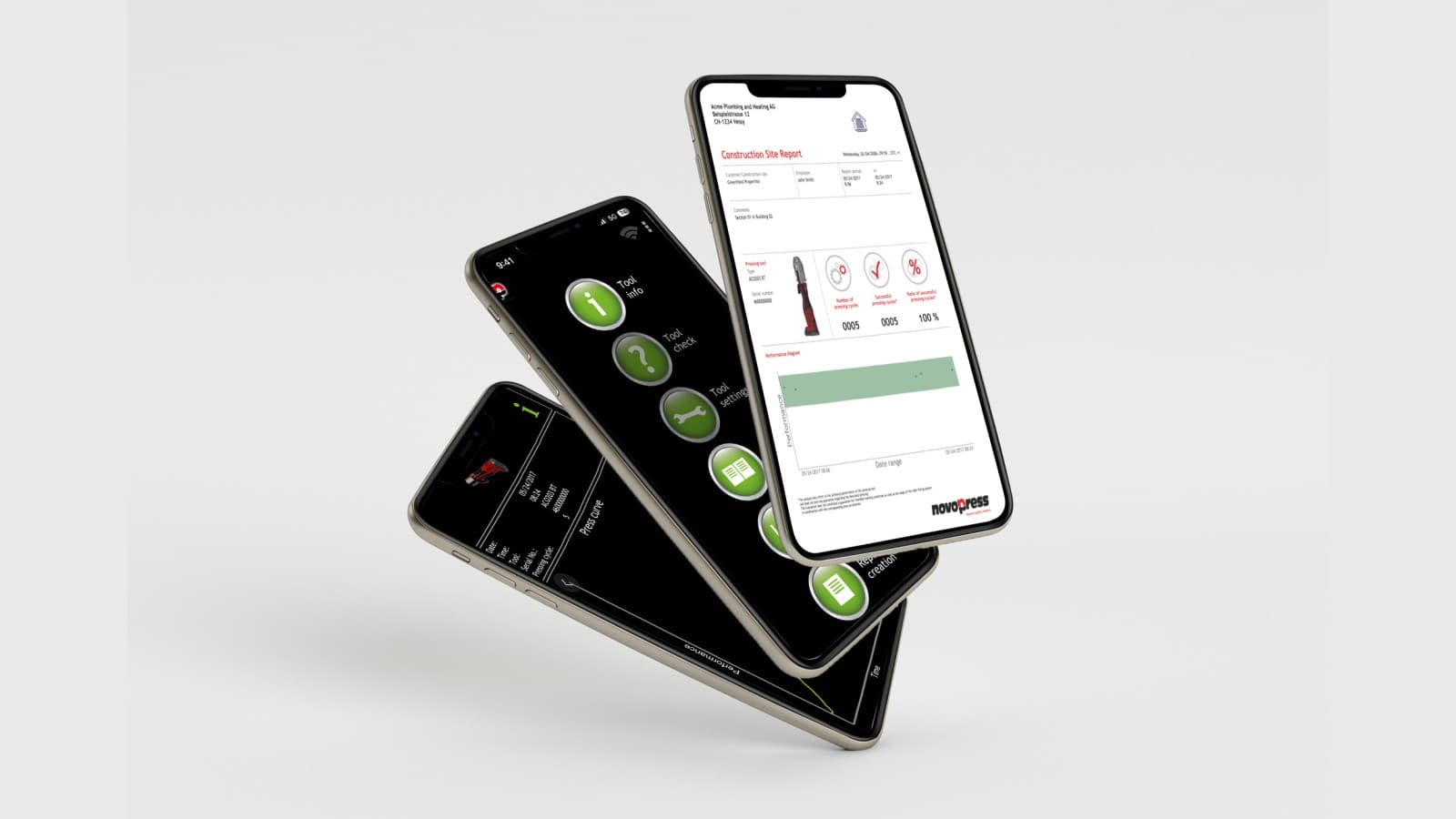

5. Proces de presare trasabil datorită datelor înregistrate de dispozitiv
Puteți utiliza aplicația NovoCheck pentru a consulta datele specifice fiecărui dispozitiv în cazul uneltelor de presare Geberit. Aplicația vă permite, de asemenea, să consultați jurnalul, care indică, printre altele, dacă toate îmbinările au fost presate. Puteți folosi aceste informații pentru a documenta instalările.

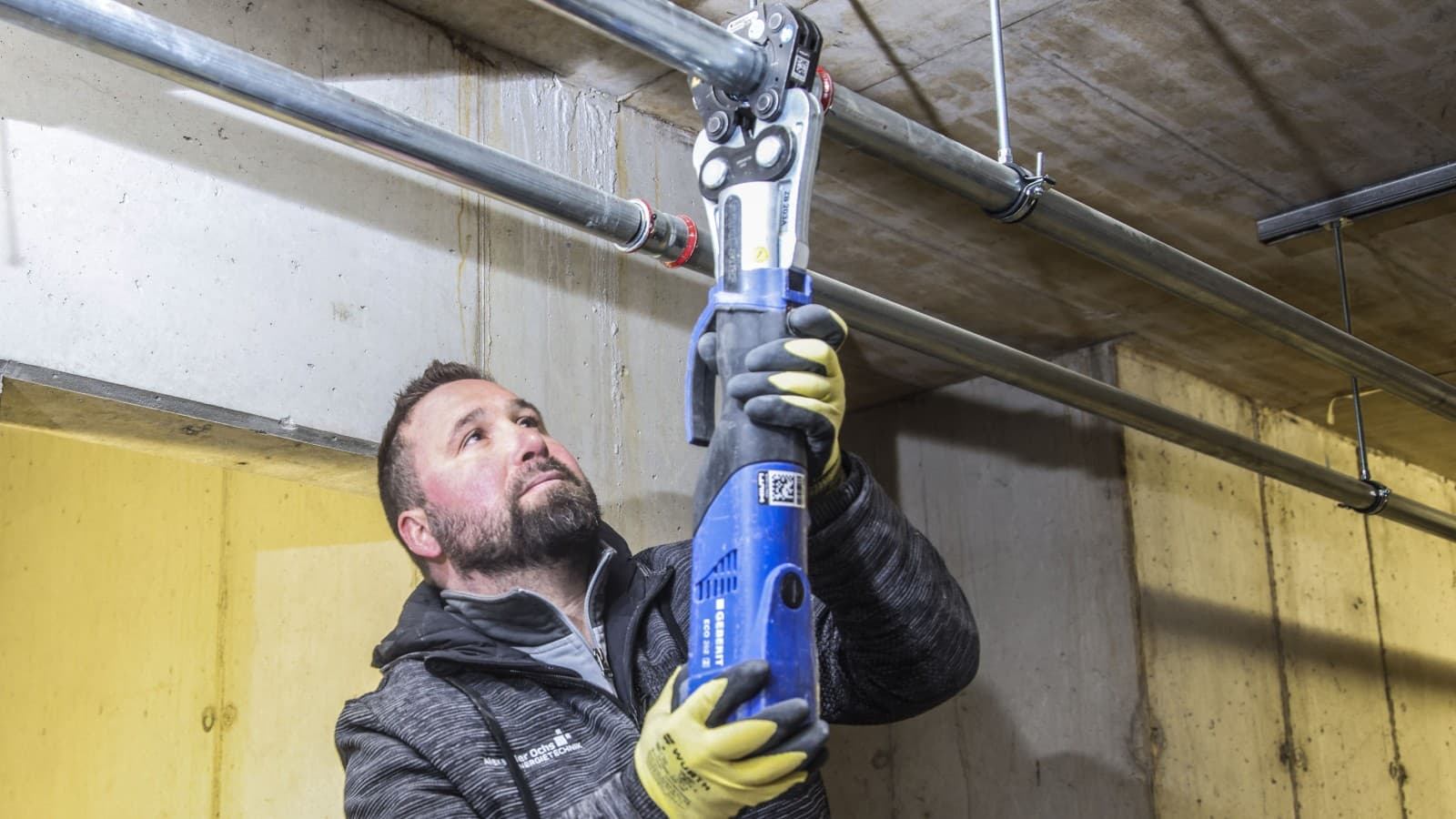

6. Disponibilitatea rapidă a specialiștilor – nu este necesară o pregătire suplimentară
Spre deosebire de sudură, pentru realizarea îmbinărilor prin presare ale țevilor nu este nevoie de o pregătire îndelungată sau de certificate speciale. Geberit oferă cursuri de formare pentru instalatori și montatori de țevi calificați, care se desfășoară într-un interval scurt de timp, în cadrul unor evenimente de formare sau direct la fața locului. Astfel, aceștia pot realiza în condiții de siguranță sistemele de conducte prin presare.

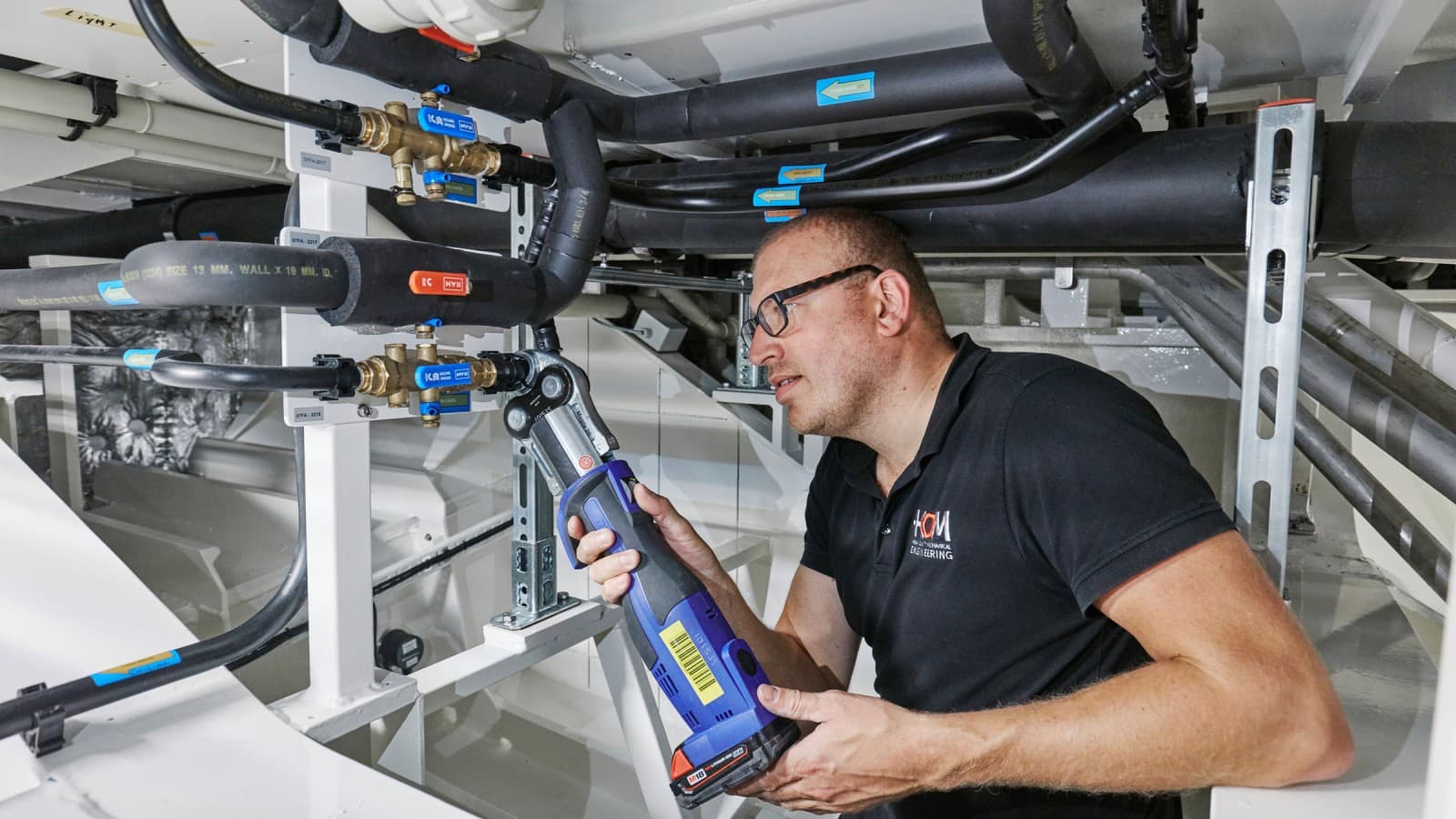

7. Fără risc de incendiu și în condiții de siguranță pe durata lucrărilor
Această tehnologie de presare ecologică poate fi utilizată în timpul lucrărilor de renovare în curs, fără a întrerupe procesele existente.
Îmbinările sunt presate la rece și fără flacără deschisă, astfel încât nu există niciun risc în sau pentru șantier în timpul presării îmbinărilor. Nu sunt necesare măsuri de siguranță suplimentare și consumatoare de timp pentru a evita riscurile de incendiu.
Aveți întrebări? Suntem bucuroși să vă ajutăm.
Specialiștii noștri oferă consultanță proiectanților, instalatorilor și altor profesioniști cu privire la proiectele lor. Aceștia vor fi bucuroși să vă sfătuiască cu privire la modalitatea optimă de a vă stăpâni provocările actuale cu ajutorul produselor noastre.
Întrebări frecvente despre racordurile prin presare pentru țevi
Pentru ce aplicații și tipuri de suporturi sunt potrivite fitingurile de presare?
Pe lângă apa potabilă, fitingurile cu presare pot fi utilizate și pentru alte medii, cum ar fi gazele sau aerul comprimat. Geberit oferă diverseconducte pentru aplicații industriale. Puteți folosiinstrumentul Geberit PipeSelectpentru a verifica rezistența exactă a sistemelor de conducte Geberit.
Cât durează îmbinările de presare?
Presarea este un proces de formare la rece care creează o îmbinare permanentă. Această tehnologie de îmbinare și-a dovedit eficiența în diverse aplicații de peste 50 de ani.
Care sunt limitele presării?
Fitingurile prin presare sunt potrivite pentru diverse materiale de țevi cu diametrul de până la d108 / DN 100.
În prezent, pentru dimensiuni mai mari se utilizează îmbinări cu șuruburi sau îmbinări sudate. Deoarece în timpul presării apar spații structurale între țeavă și fiting, îmbinările presate nu sunt adecvate pentru fluidele care necesită o îmbinare complet etanșă.
Fitingurile cu presare sunt potrivite pentru lichide agresive sau chimice?
Sistemele de presare Geberit Mapress sunt potrivite pentru o gamă largă de fluide, inclusiv substanțe chimice. În multe cazuri, alegerea depinde de fluid, de concentrația acestuia, de parametrii de funcționare și de sistemul de conducte dorit.
Vă rugăm să contactați specialiștii noștri pentru a obține aprobarea necesară.
Este tehnica de presare mai sigură decât sudura sau filetarea?
Da. Îmbinările prin presare elimină complet riscul de incendiu, deoarece nu implică flacără deschisă, și oferă o etanșare constantă și controlată. În plus, sistemele Geberit sunt proiectate pentru a reduce erorile de montaj, oferind o siguranță predictibilă pe termen lung.
Este mai scump sistemul de îmbinări prin presare în România?
Costul inițial poate fi ușor mai ridicat, însă timpul de instalare mult redus și riscul minim de reparații ulterioare duc, în majoritatea cazurilor, la costuri totale mai mici. Pentru proiecte reale, economia vine din manoperă și fiabilitate.
Există riscul de scurgeri la îmbinările prin presare în timp?
Nu, dacă sunt realizate corect. Sistemele Geberit includ mecanisme care evidențiază îmbinările nepresate în timpul testării, reducând riscul de erori. Rezultatul este o conexiune durabilă și sigură.
Pot instala singur un sistem cu îmbinări prin presare?
Pentru lucrări simple este posibil, dar pentru rezultate sigure și conforme se recomandă un instalator profesionist. Experiența și utilizarea corectă a sculelor asigură un sistem fără probleme pe termen lung.
Ce avantaje oferă Geberit față de alte soluții?
Geberit oferă sisteme complete, testate riguros, cu componente perfect compatibile. Accentul pe calitate, durabilitate și inovație reduce riscurile și garantează performanță constantă în timp.
