Geberit Pluvia Sistem sifonic de drenare al acoperișului
Mai puține țevi - performanță mai mare
Cu Geberit Pluvia, Geberit oferă un sistem de drenaj de înaltă performanță pentru acoperișuri mari sau complexe. Sistemul sifonic de drenaj al acoperișului asigură o performanță eficientă și fiabilă chiar și în timpul precipitațiilor abundente.
Spre deosebire de sistemele convenționale de drenare a acoperișului, Geberit Pluvia necesită mult mai puțin material și spațiu. Acest lucru permite utilizarea mai eficientă a spațiului disponibil în timpul fazei de planificare.
Geberit Pluvia s-a evidențiat în întreaga lume de-a lungul deceniilor sale de utilizare și este potrivit pentru aproape orice formă de acoperiș.
Geberit oferă, de asemenea, consultanță specifică proiectului și sprijin pentru proiectare. Pentru o proiectare rapidă și fiabilă, utilizatorii se pot baza pe software-ul de proiectare Geberit ProPlanner și pe o interfață cu AutoDesk® Revit®.
De ce să alegeți Geberit Pluvia?
Opțiuni flexibile de design
Geberit Pluvia poate fi utilizat cu diferite forme de acoperiș.
Economii de materiale
Performanță ridicată cu diametre mai mici ale conductelor, mai puține ieșiri din acoperiș și mai puține racorduri.
Utilizarea eficientă a spațiului
Deoarece țevile sunt instalate orizontal, Geberit Pluvia nu duce la nicio pierdere de spațiu util.
Întreținere redusă
Viteza mare a debitului în conductele pline creează un vid care contribuie la funcția de autocurățare a sistemului.
Componente Geberit Pluvia
De la acoperiș până la racordul conductei subterane - componentele perfect potrivite asigură un sistem complet funcțional. Detaliile ingenioase de proiectare, calitatea ridicată și constantă a materialelor asigură durabilitate, siguranță și funcționare fără probleme.

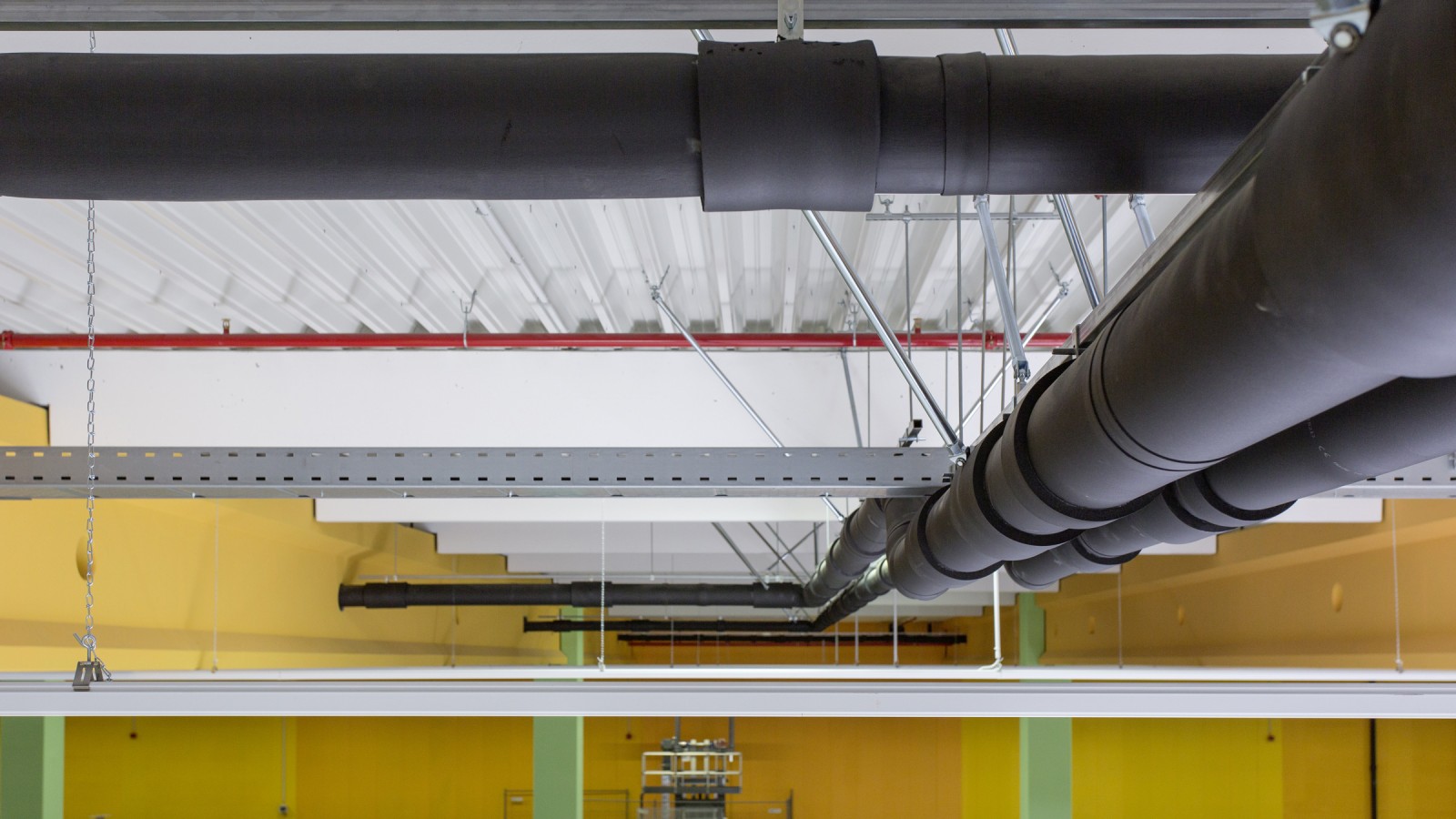

Sistem de țevi Geberit HDPE
Receptorii de acoperiș Geberit Pluvia sunt racordați la coloane cu ajutorul țevilor Geberit HDPE, care sunt așezate liber și orizontal sub acoperiș.
Sistemul experimentat de țevi Geberit HDPE este renumit pentru rezistența sa ridicată la solicitări. Îmbinările de sudură etanșe ale sistemului de conducte Geberit HDPE îi permit să facă față presiunilor ridicate întâlnite în sistemele de drenaj pentru acoperișuri precum Geberit Pluvia.
Geberit oferă un sistem de fixare patentat pentru instalarea profesională a țevilor.

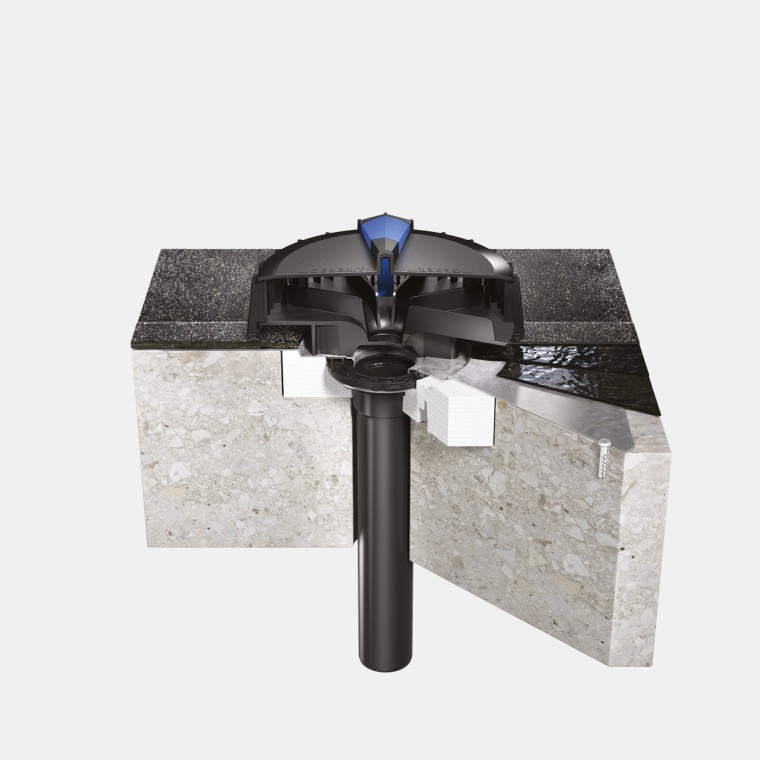

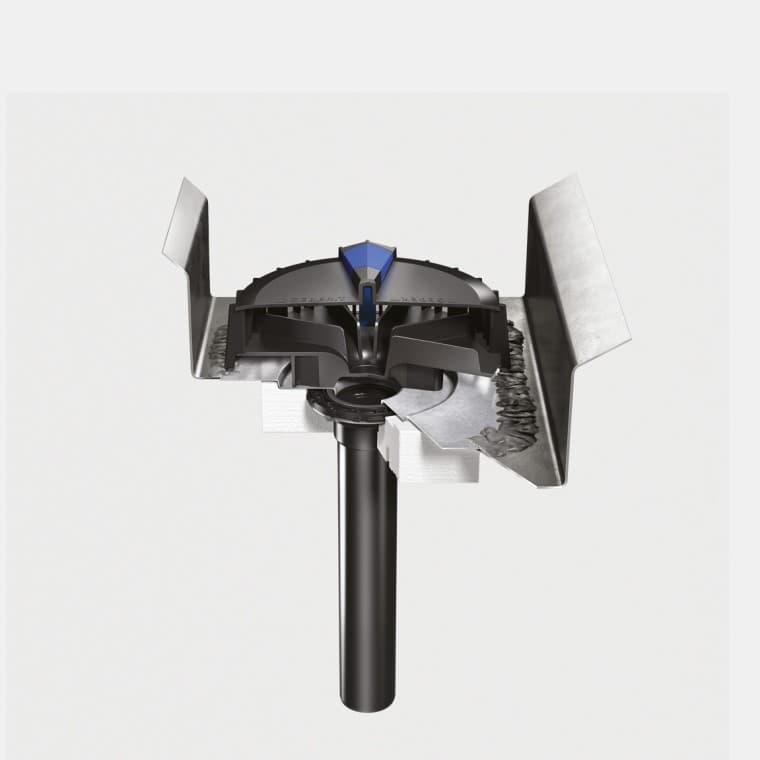

Receptori de terasă Geberit Pluvia
Datorită structurii sale modulare și a gamei largi de variante de receptori de terasa Geberit Pluvia, sistemul este potrivit pentru aproape orice scenariu de instalare pe clădiri și acoperișuri mari.
Accesoriile necesare sunt disponibile pentru aproape toate aplicațiile, făcând sistemul extrem de flexibil.
Beneficii:
- Etanșare fiabilă cu garnitura de flanșă Geberit EPDM
- Fiecare receptor de terasă este testat individual pentru etanșeitate în fabrică
- Discul funcțional împiedică aspirarea aerului
- Bară de blocare rotativă pentru o instalare ușoară

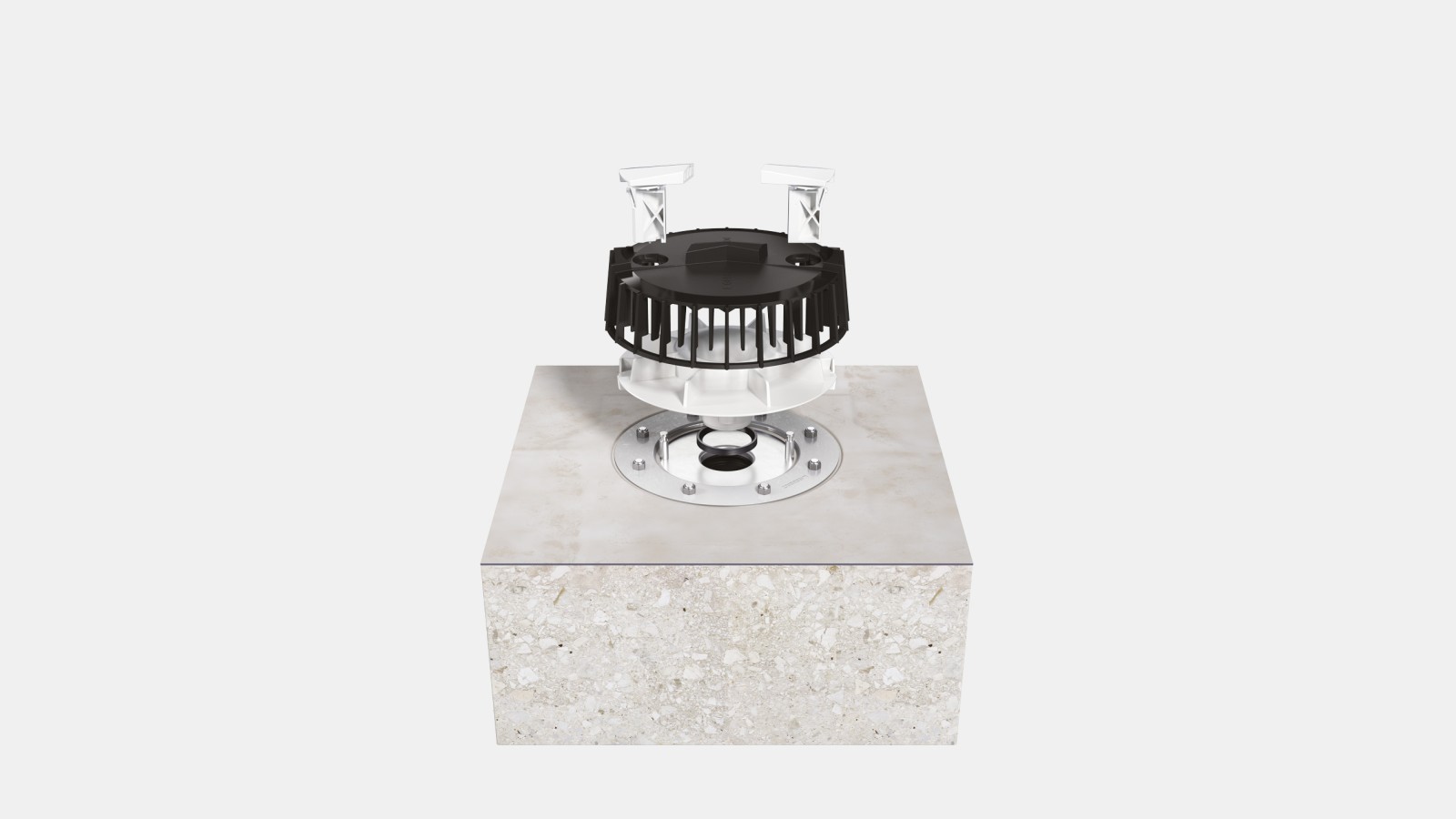

Geberit Pluvia overflow de urgență: Receptorii de terasă Geberit Pluvia pot fi ușor convertiți pentru a fi utilizați într-un sistem de revărsare de urgență.
Descoperiți gama completă de receptori de terasă Geberit Pluvia

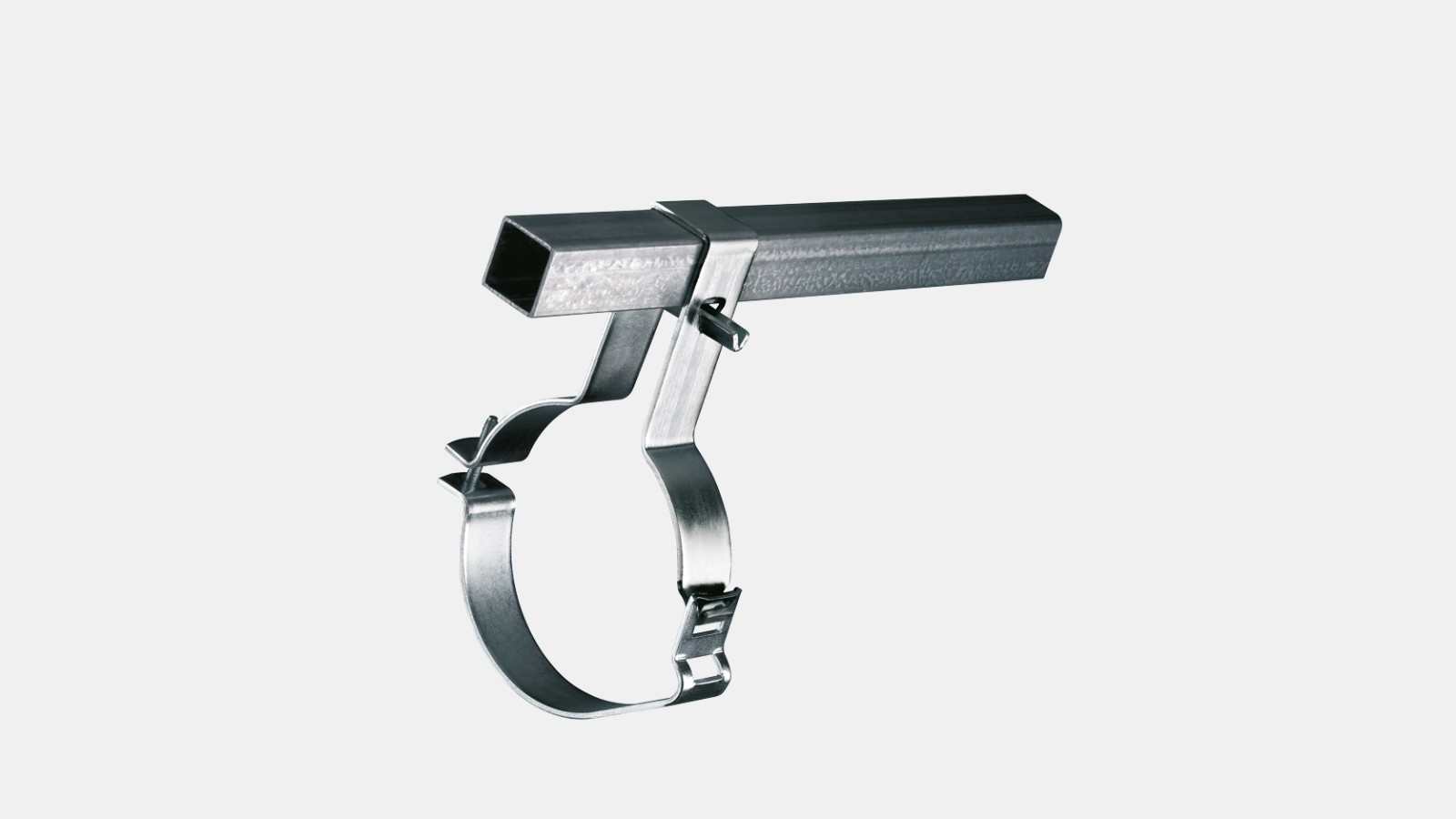

Sistem de fixare Geberit Pluvia
Pentru a crește siguranța și stabilitatea conductelor orizontale, este disponibil un sistem de fixare dedicat. Acesta previne transferul forțelor cauzate de dilatarea termică a conductelor către structura clădirii. Sistemul de fixare necesită doar o intervenție minimă în structura clădirii , ceea ce îl face ideal și pentru utilizarea pe acoperișuri ușoare.
Pentru a crește siguranța și stabilitatea conductelor orizontale, este disponibil un sistem de fixare dedicat. Acesta previne transferul forțelor cauzate de dilatarea termică a conductelor către structura clădirii. Sistemul de fixare necesită doar o intervenție minimă în structura clădirii, ceea ce îl face ideal și pentru utilizarea pe acoperișuri ușoare.
Beneficii:
- Puncte de fixare necesare doar pe structura clădirii la fiecare 2,5 metri

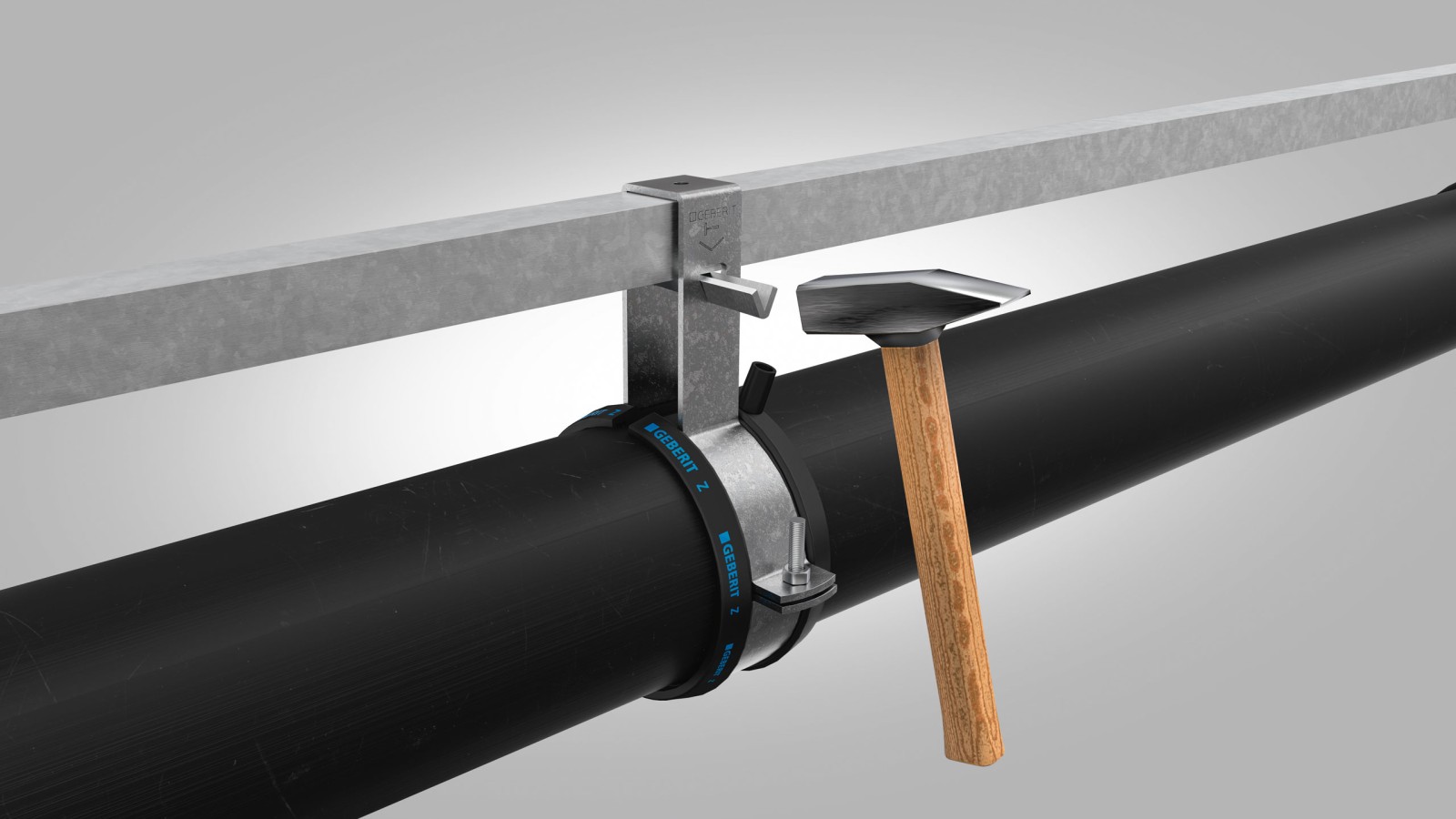

- Poate fi instalat cu ușurință folosind un ciocan datorită prinderilor universale de fixare

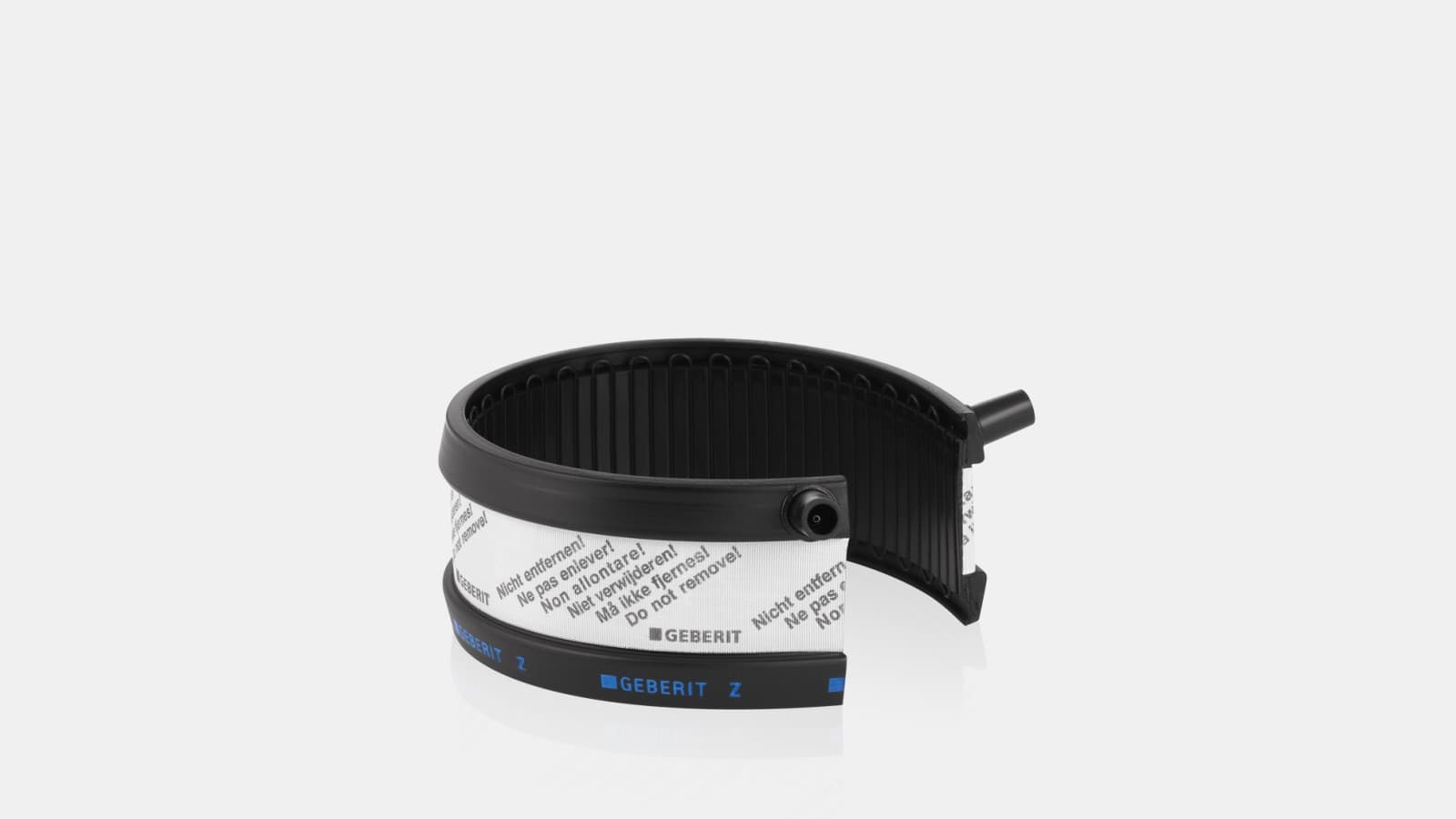

- Fixarea cu bandă electrofuzibilă permite determinarea ulterioară a punctelor de ancorare
- Ideal pentru acoperișuri ușoare, deoarece doar forțele slabe acționează asupra structurii clădirii
Set de suport Geberit Pluvia
Compus din doar câteva componente, setul de suport Geberit Pluvia crește atât siguranța, cât și stabilitatea.
Reduce în mod semnificativ orice mișcare laterală sau balansare care poate apărea din cauza vitezei mari de curgere a apei evacuate.
Setul de suport poate fi, de asemenea, adaptat la sistemele care sunt deja instalate și în funcțiune.
Recomandări de instalare
- d90–d125 de la o înălțime de suspendare de 60 cm
- d160–d315 de la o înălțime de suspendare de 30 cm
Proiectarea și instalarea Geberit Pluvia
Proiectare
Proiectarea unui sistem de drenare a acoperișului este un proces complex, motiv pentru care Geberit include asistență pentru proiectare ca parte a fiecărui proiect.
De la fazele de proiectare și licitație până la implementare, clienții se pot baza pe expertiza cuprinzătoare Geberit. Diverse instrumente digitale ajută la asigurarea unei proiectări fiabile.
Calculele hidraulice pentru un sistem Geberit Pluvia pot fi efectuate de colegii noștri în Geberit ProPlanner sau folosind modulul Geberit Pluvia în Geberit BIM Plug-in pentru Autodesk Revit®.

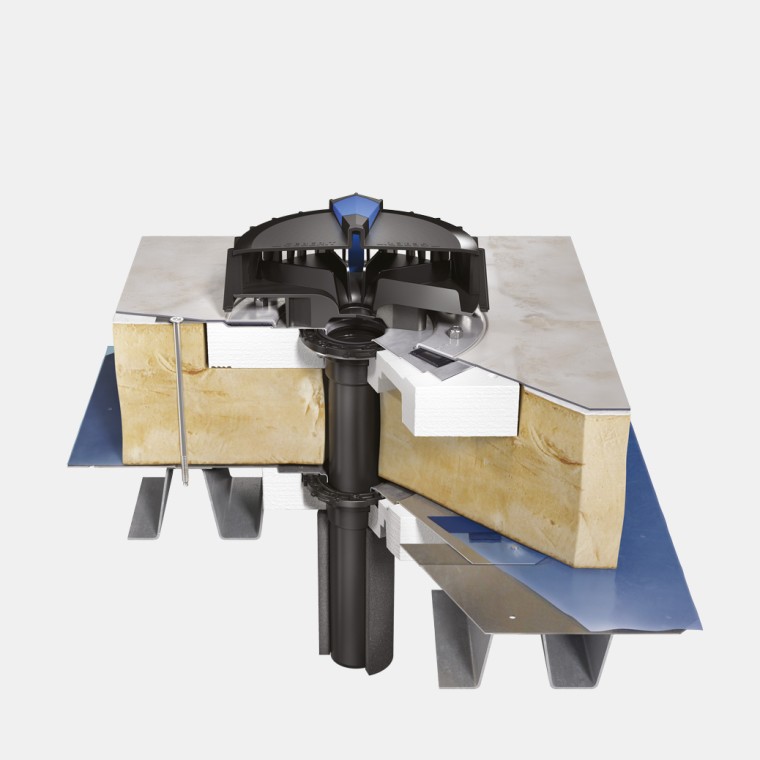

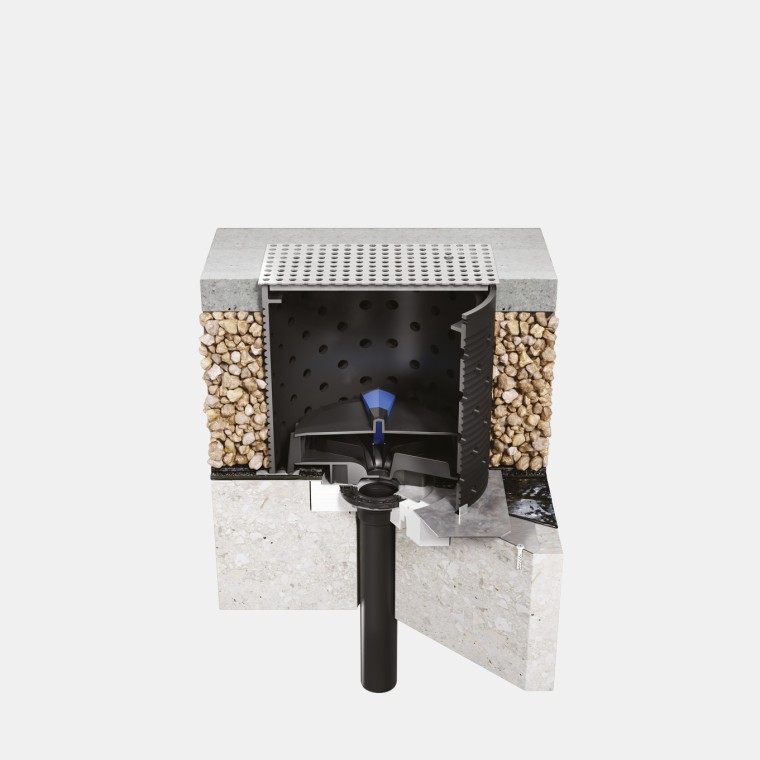

Un ghid rapid pentru instalare Exemple de scenarii de construcție selectate
Instalarea Geberit Pluvia variază în funcție de situația constructivă și de cerințele proiectului.
Proiecte de referință
Când Pluvia salvează fotbalul
Sistemul de drenaj pentru acoperișuri Pluvia este instalat pe numeroase stadioane de fotbal din întreaga lume.
Gama de produse Geberit Pluvia Articole, informații tehnice și multe altele
Aveți întrebări? Suntem bucuroși să vă ajutăm.
Specialiștii noștri oferă consultanță proiectanților, instalatorilor și altor profesioniști cu privire la proiectele lor. Aceștia vor fi bucuroși să vă sfătuiască cu privire la modalitatea optimă de a vă stăpâni provocările actuale cu ajutorul produselor noastre.
Descoperiți conținut similar
Geberit HDPE
Geberit HDPE este potrivit pentru o gamă largă de aplicații de drenaj în sistemele tehnice de construcții și în industrie, datorită proprietăților sale rezistente la șocuri și rezistenței la substanțe chimice.

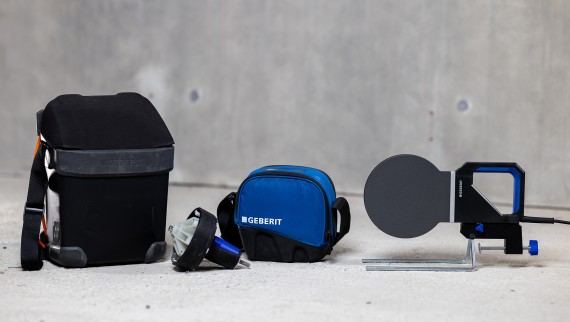

Unelte și echipamente de sudură pentru țevi din plastic
Geberit oferă o gamă de unelte de sudură și de lucru cu țevi, împreună cu accesorii compatibile, pentru Geberit HDPE și Geberit Silent-db20.
Hidraulica apelor reziduale cu Geberit
Geberit asigură drenarea în siguranţă a clădirilor şi acoperişurilor – cu multă competenţă, instruire pentru clienţi şi produse optimizate hidraulic.
Un ghid rapid pentru drenarea sifonică a acoperișului
Geberit Pluvia este proiectat astfel încât țevile să se umple rapid și complet cu apă în timpul precipitațiilor abundente. Acest lucru creează o coloană de apă închisă, cu curgere rapidă, care atrage în mod activ apa de ploaie de pe acoperiș.
Capacitatea de drenaj a unui sistem sifonic al acoperișului este foarte mare. Cu Geberit Pluvia, sunt necesare mai puțini receptori pe acoperiș, diametre mai mici ale țevilor și mai puține coloane în comparație cu sistemele convenționale de drenare a acoperișurilor. Geberit Pluvia poate gestiona o cantitate dublă de evacuare a apelor pluviale cu doar jumătate din diametrul conductei. Acest lucru oferă inginerilor și arhitecților o mai mare libertate de proiectare. Conductele cu pantă nu mai sunt necesare.
Geberit Pluvia reduce, de asemenea, lucrările de construcție și necesită mai puține conexiuni la sistemul de canalizare. Ca un beneficiu suplimentar, viteza mare de curgere ajută la menținerea curățeniei conductelor, ceea ce duce la reducerea semnificativă a cerințelor de întreținere și service.
